Szczegóły Produktu:
|
| Moc wyjściowa: | 1 - 50 W. | Napięcie wejściowe: | 100 ~ 240 V. |
|---|---|---|---|
| Napięcie wyjściowe: | 3.3v | Prąd wyjściowy: | 1,5 A. |
| Rodzaj: | LOGIC ICS | OEM: | utrzymany |
| Logo: | Dostosowane | ||
| High Light: | Zasilacz 1,5 A AC DC,zasilacz 5 W AC DC |
||
1. Cechy produktu
1).Spełnij wymagania UL, CE
2).Ultra cienki, bardzo mały
3).Wszystkie wejścia napięciowe (AC: 90 ~ 264 V)
4).Niskie tętnienie i niski poziom hałasu
5).Zabezpieczenie przed przeciążeniem wyjścia i zwarciem
6).Wysoka wydajność, wysoka gęstość mocy
7).Produkt został zaprojektowany tak, aby spełniał wymagania EMC i Testu Bezpieczeństwa
8).Niskie zużycie energii, ochrona środowiska, straty bez obciążenia <0,1 W
9).Starzenie i testowanie obciążenia 100%
10). Okres gwarancji 1 rok
2. Warunki środowiskowe
Pozycja Nazwa Kryteria Techniczne Jednostka
Temperatura pracy-20—+60 ℃
Temperatura przechowywania-40-+80 ℃
Wilgotność względna 5–95 %
Sposób chłodzenia Chłodzenie przez promieniowanie
Ciśnienie atmosferyczne 80-106 Kpa
Wysokość nad poziomem morza ≤2000 m
Wibracje Współczynnik wibracji 10~500Hz,2G10min./1 cykl, 60min.każdy wzdłuż osi X,Y,Z
3. Charakterystyka elektryczna
1. Charakterystyka wejściowa (test w temperaturze pokojowej 20 ℃).
Pozycja Nazwa Kryteria Techniczne Jednostka
Znamionowe napięcie wejściowe 100-240 VAC
Zakres napięcia wejściowego 90-264 VAC
Maksymalny prąd wejściowy ≤0,2 A
Przepięcie prądu wejściowego ;≤10 A
maksymalne napięcie wejściowe ≤270 VAC
Wprowadź powolny start ≤50 mS
Wejściowa sprawność niskiego napięcia Vin = 110 VAC, pełne obciążenie wyjściowe ≥ 69%
Wejściowa sprawność wysokiego napięcia Vin = 220 VAC, pełne obciążenie wyjściowe ≥ 70 %
Długoterminowa niezawodność MTBF≥100 000 h
Znamionowe napięcie wyjściowe obciążenia +5±0,1 V DC
Pełne znamionowe napięcie wyjściowe +5±0,2 V DC
Krótkotrwały maksymalny prąd wyjściowy ≥1000 mA
Maksymalny prąd wyjściowy przez długi czas ≥600 mA
Regulacja napięcia ±0,2%
Regulacja obciążenia ±0,5%
Tętnienia wyjściowe i hałas
(mVp-p) ≤50
Znamionowe napięcie wejściowe, pełne obciążenie.Wykorzystując pasmo 20MHz,
Testowany kondensator po stronie obciążenia 10uF i 0,1uF.mV
Amplituda przeregulowania przełącznika (znamionowe napięcie wejściowe i obciążenie wyjściowe plus 10%) ≤ 5% VO
Zabezpieczenie nadprądowe wyjścia 150-200% maksymalnego obciążenia wyjścia A
Zabezpieczenie przed zwarciem wyjścia Bezpośrednie zwarcie na normalnym wyjściu, automatycznie wznawia normalną pracę po zwarciu usuwanie obwodu
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mama) | Wydajność % (TYP) |

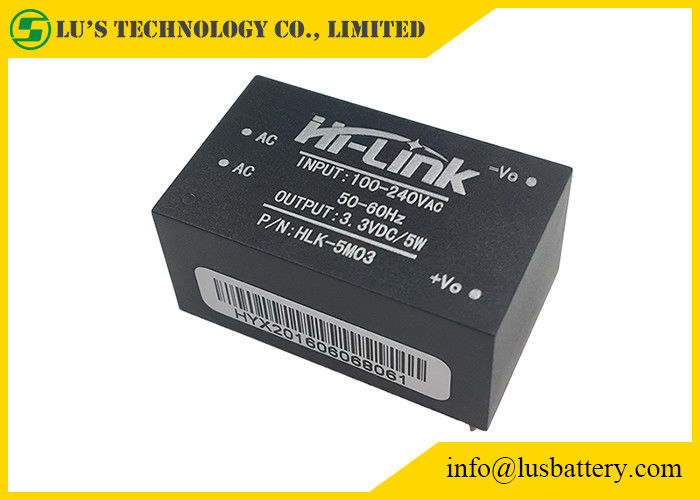

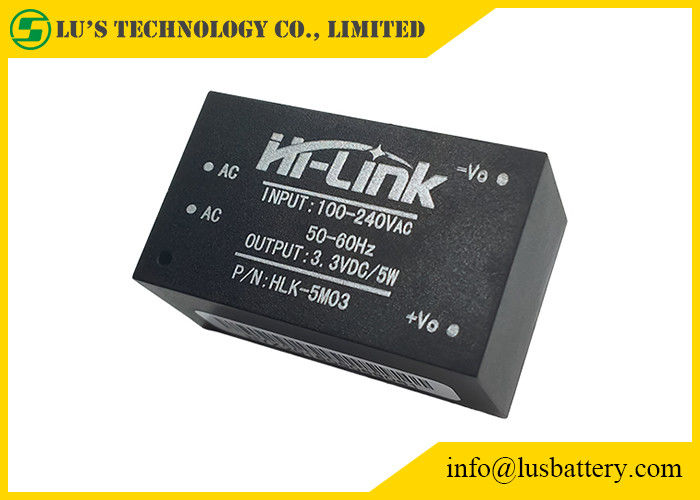

| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
| Rzeczy | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 3,3±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 3,3±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥1800 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 1500 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥69 | % | |
| Efektywność wejścia wysokiego napięcia | Vin = 230Vac, pełne obciążenie wyjściowe ≥70 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤50 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Pakiet:
