Szczegóły Produktu:
|
Imię: | mini moduł zasilacza | Stosowanie: | izolowany inteligentny przełącznik gospodarstwa domowego zmniejsza się |
---|---|---|---|
Napięcie: | 9VDC | obecny: | 2200mA |
Logo: | Dostosowane | Częstotliwość wyjściowa: | 50 / 60Hz |
Próbki: | 2 szt gratis | ||
High Light: | Moduł zasilania linii energetycznej 20 W,moduł zasilania linii energetycznej 2200 mA,HLK20M09 |
Uwaga: test w temperaturze pokojowej!
Nazwa Projektu
|
Kryterium techniczne
|
Jednostka
|
Notatka
|
Znamionowe napięcie wejściowe
|
100-240
|
Odkurzacz
|
|
Zakres napięcia wejściowego
|
85-264
|
Odkurzacz
|
lub 70-350Vdc
|
Maksymalny prąd wejściowy
|
≤0,6
|
A
|
|
Wejściowy prąd udarowy
|
≤34
|
A
|
|
Wejście powolny start
|
≤50
|
SM
|
|
Wejście wysokiego napięcia
|
MTBF≥100000
|
%
|
|
efektywność
|
|||
Długoterminowa niezawodność
|
2A/250Vac
|
h
|
|
Bezpiecznik zewnętrzny
|
|
|
wolny bezpiecznik
|
rekomendacje
|

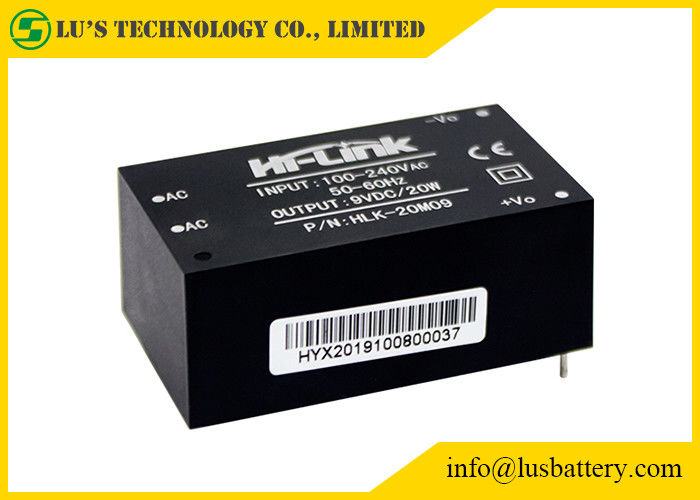

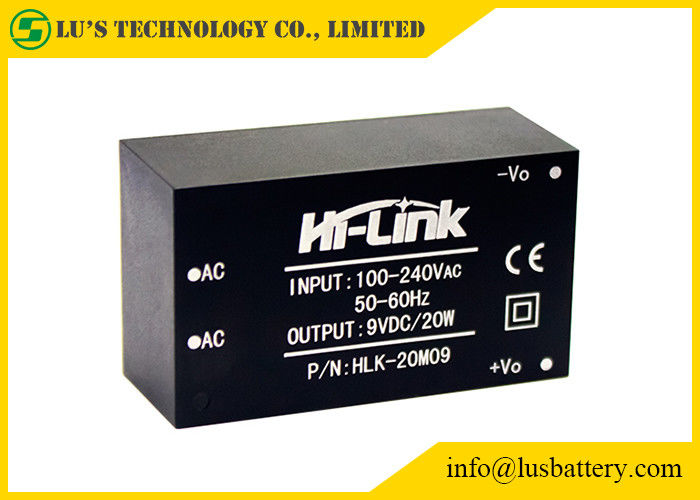

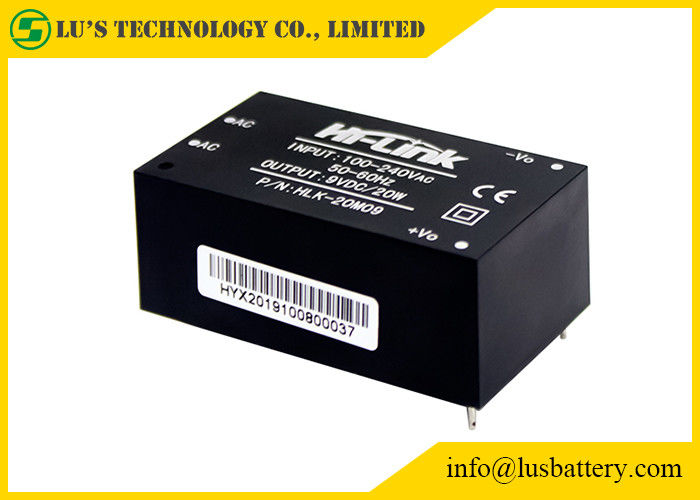

Zasilacz MINI 9V/2200mA hlk 20m09 Charakterystyka:
Wejście
Wyjście:
Rzeczy | Parametry techniczne | Jednostki | Uwagi |
Znamionowe napięcie wyjściowe bez obciążenia | 9±0,1 | Vdc | |
Napięcie wyjściowe przy pełnym obciążeniu | 9±0,2 | Vdc | |
Maksymalny prąd wyjściowy krótkotrwały | ≥2300 | mama | |
Maksymalny prąd wyjściowy przez długi czas | 2200 | mama | |
Regulacja napięcia | ± 0,2 | % | |
Regulacja obciążenia | ±0,5 | % | |
Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥80 | % | |
Efektywność wejścia wysokiego napięcia | Vin = 230Vac, pełne obciążenie wyjściowe ≥82 | % | |
Tętnienia i szumy wyjściowe (mVp-p) | ≤150 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
Wyjście zabezpieczenie nadprądowe | 110-150% maksymalnego obciążenia wyjściowego | A | |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mama) | Wydajność % (TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
ZASILANIE PCB 20W AC DC:
