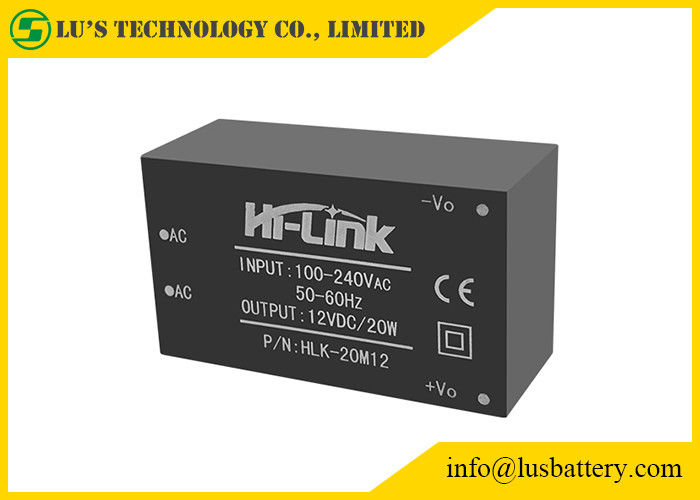

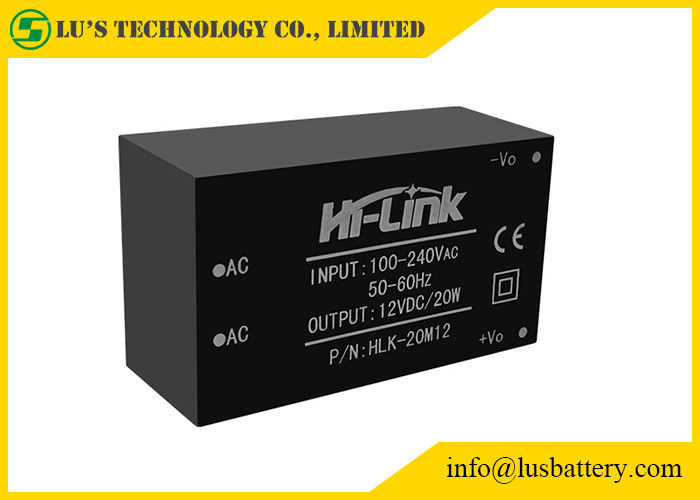

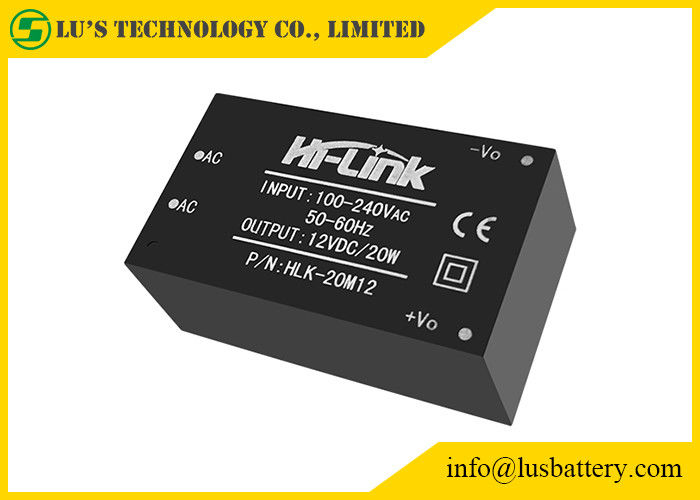

Szczegóły Produktu:
|
| Numer modelu: | HLK20M12 | Napięcie wejściowe: | 90–265 V AC |
|---|---|---|---|
| Częstotliwość wyjściowa: | 50–60 Hz | Napięcie wyjściowe: | 12V |
| Prąd wyjściowy: | 1666mA | Funkcja: | wysoka gęstość mocy, eko, stabilna wydajność, niskie straty |
| Typ wyjścia: | Pojedynczy | Wydajność: | 80% |
| break: | HLK | Logo dostosowane: | Witamy |
| High Light: | Moduł konwertera prądu stałego 1666mA,moduł konwertera prądu stałego 20w,HLK20M12 |
||
Certyfikat:
Opis produktu
Produkt oparty na normie CE.
| Rzeczy | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 12±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 12±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥1700 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 1600 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥80 | % | |
| Efektywność wejścia wysokiego napięcia | Vin = 230Vac, pełne obciążenie wyjściowe ≥84 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤150 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | 110-150% maksymalnego obciążenia wyjściowego | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Ultrakompaktowy moduł zasilania:
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Wydajność % (TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
1).Spełnij wymagania UL, CE
2).Ultra cienki, bardzo mały
3).Wszystkie wejścia napięciowe (AC: 90 ~ 264 V)
4).Niskie tętnienie i niski poziom hałasu
5).Zabezpieczenie przed przeciążeniem wyjścia i zwarciem
6).Wysoka wydajność, wysoka gęstość mocy
7).Produkt został zaprojektowany tak, aby spełniał wymagania EMC i Testu Bezpieczeństwa
8).Niskie zużycie energii, ochrona środowiska, straty bez obciążenia <0,1 W
9).Starzenie i testowanie obciążenia 100%
10). Okres gwarancji 1 rok
zasilanie 12v 20W:
