Szczegóły Produktu:
|
Napięcie wyjściowe: | 24 V. | Prąd wyjściowy: | 0,42 A, 416 mA |
---|---|---|---|
Napięcie wejściowe: | 100–240 V, 70–350 V DC | Moc znamionowa: | 90-245 |
Brak utraty obciążenia: | <0,1 w | Logo: | Można dostosować |
MODUŁ ZASILANIA: | 10 W 24 V. | Czas realizacji: | 3-5 dni |
High Light: | Zasilacz DC24v AC do DC,zasilacz 0,42 A AC do DC |

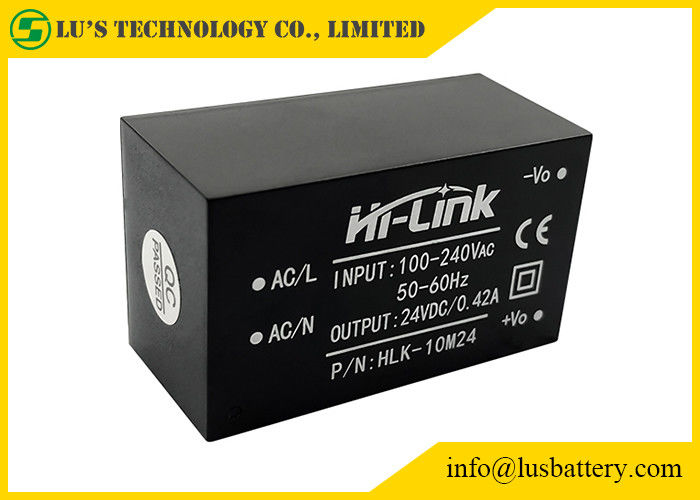

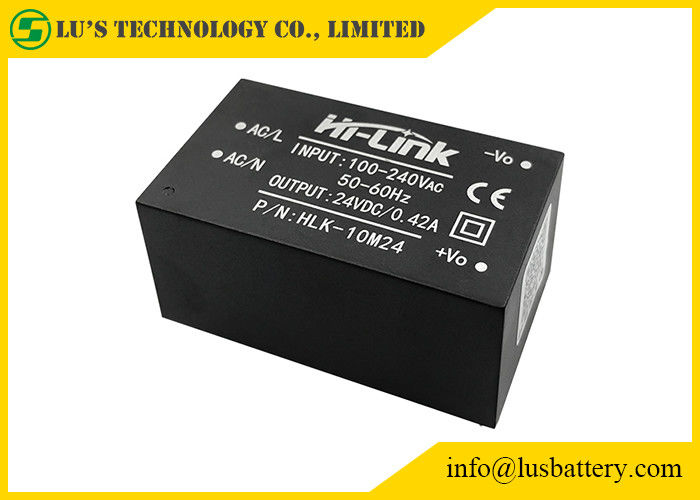

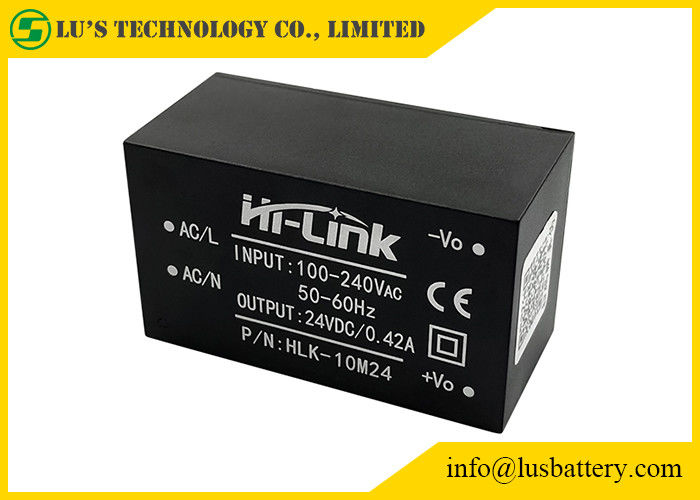

Ultrakompaktowy moduł mocy 10 W:
Moduł AC DC 24 v do obniżania mocy 10 W zasilacz impulsowy rysunek:
PRZETWORNIK AC DC:
Rzeczy | Parametry techniczne | Jednostki | Uwagi |
Znamionowe napięcie wyjściowe bez obciążenia | 24±0,1 | Vdc | |
Napięcie wyjściowe przy pełnym obciążeniu | 24±0,2 | Vdc | |
Maksymalny prąd wyjściowy krótkotrwały | ≥480 | mama | |
Maksymalny prąd wyjściowy przez długi czas | ≥420 | mama | |
Regulacja napięcia | ±2 | % | |
Regulacja obciążenia | ±0,5 | % | |
Tętnienia i szumy wyjściowe (mVp-p) | ≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
Wyjście zabezpieczenie nadprądowe | 110-150% maksymalnego obciążenia wyjściowego | A | |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Charakterystyka wejścia
(test w temperaturze pokojowej 20 ℃).
Pozycja Nazwa Kryteria Techniczne Jednostka
Znamionowe napięcie wejściowe 100-240 VAC
Zakres napięcia wejściowego 90-264 VAC
Maksymalny prąd wejściowy ≤0,2 A
Przepięcie prądu wejściowego ;≤10 A
maksymalne napięcie wejściowe ≤270 VAC
Wprowadź powolny start ≤50 mS
Wejściowa sprawność niskiego napięcia Vin = 110 VAC, pełne obciążenie wyjściowe ≥ 69%
Wejściowa sprawność wysokiego napięcia Vin = 220 VAC, pełne obciążenie wyjściowe ≥ 70 %
Długoterminowa niezawodność MTBF≥100 000 h
Znamionowe napięcie wyjściowe obciążenia +5±0,1 V DC
Pełne znamionowe napięcie wyjściowe +5±0,2 V DC
Krótkotrwały maksymalny prąd wyjściowy ≥1000 mA
Maksymalny prąd wyjściowy przez długi czas ≥600 mA
Regulacja napięcia ±0,2%
Regulacja obciążenia ±0,5%
Tętnienia wyjściowe i hałas
(mVp-p) ≤50
Znamionowe napięcie wejściowe, pełne obciążenie.Wykorzystując pasmo 20MHz,
Testowany kondensator po stronie obciążenia 10uF i 0,1uF.mV
Amplituda przeregulowania przełącznika (znamionowe napięcie wejściowe i obciążenie wyjściowe plus 10%) ≤ 5% VO
Zabezpieczenie nadprądowe wyjścia 150-200% maksymalnego obciążenia wyjścia A
Zabezpieczenie przed zwarciem wyjścia Bezpośrednie zwarcie na normalnym wyjściu, automatycznie wznawia normalną pracę po zwarciu
usuwanie obwodu
falowniki i amp;konwertery:
Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Wydajność % (TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
