Szczegóły Produktu:
|
Wydajność: | 75% | Napięcie wyjściowe: | 9VDC / 5W |
---|---|---|---|
Częstotliwość wyjściowa: | 50–60 Hz | Operating Temperatur: | -25 ~ 60 |
Brak utraty obciążenia: | <0,1 w | Stały czas pracy: | > 100000c godzin |
High Light: | Zasilacz impulsowy 9VDC 5W,zasilacz impulsowy o niskim tętnieniu,zasilacz do montażu na płytce drukowanej 3000Vac |
220V do 3.3V 5V 9V 12V 24V 5W wyjście AC DC zasilacz 5M09 z niestandardowym logo
Lista modułów mocy w bardzo małych seriach:
Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Wydajność % (TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

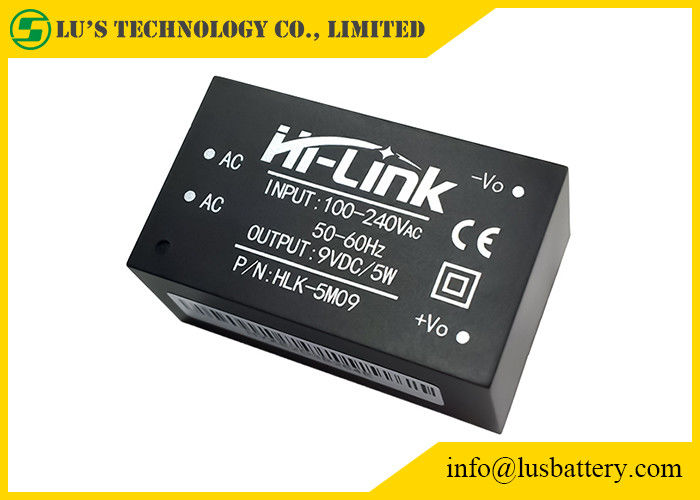

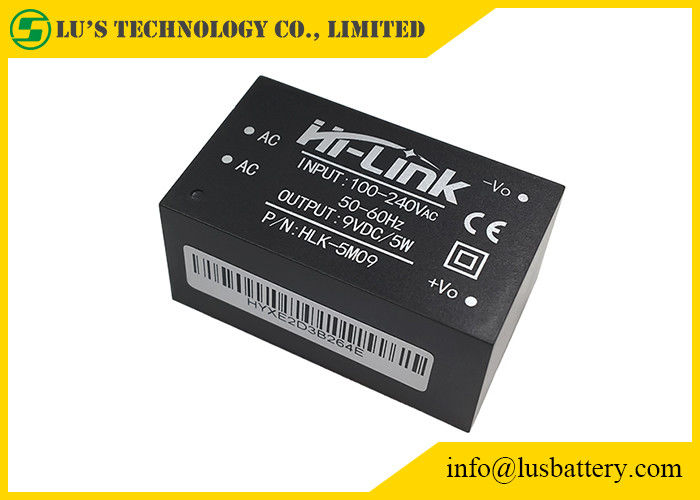

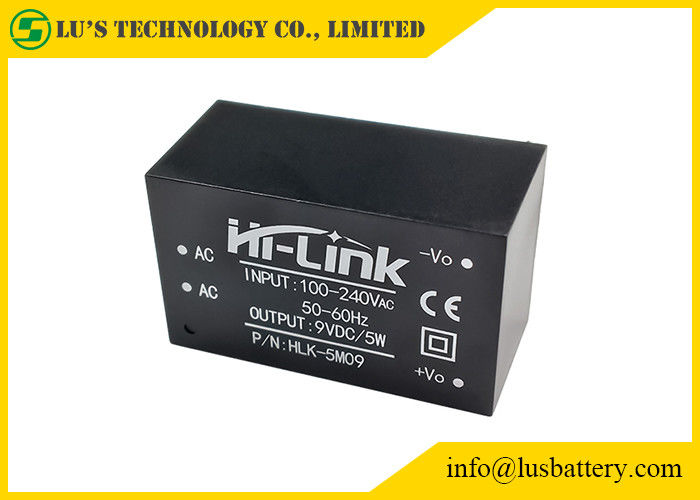

Moduł zasilania 5W Ultra small series 5M03/5M05/5M09/5M12/5M24
Zasilacz modułowy o mocy 5 W z serii ultrasmall to niewielkich rozmiarów, wysokowydajny zasilacz AC DC.
Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.
Jest szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, oprzyrządowaniu i innych branżach.
Cechy produktu
1. Ultra cienka, bardzo mała, najmniejsza objętość;
2. Globalne uniwersalne napięcie wejściowe (90~265Vac)
3. Niskie zużycie energii, zielona ochrona środowiska, utrata bez obciążenia <0,1 W
4. Niskie tętnienia, niski poziom hałasu
5. Wysokowydajne zabezpieczenie przed zwarciem i przetężeniem oraz samoczynne odzyskiwanie;
6. Wysoka wydajność, wysoka gęstość mocy
7. Napięcie izolacji wejściowej i wyjściowej 3000Vac
8. 100% starzenie się i testowanie przy pełnym obciążeniu
9. Wysoka niezawodność, długa żywotność, ciągły czas pracy przekracza 100 000 godzin;
10. Spełnij wymagania UL, CE;projekt produktu w celu spełnienia wymagań dotyczących zgodności elektromagnetycznej i bezpieczeństwa;
11. Korzystanie z wysokiej jakości, przyjaznego dla środowiska, wodoodpornego zalewania z tworzywa sztucznego, wilgoci, wibracji, wody i
pył spełniający normy IP65
12. Rozwiązania ekonomiczne, opłacalne
13. Praca bez obwodu zewnętrznego
14. Roczny okres gwarancji jakości
Rzeczy | Parametry techniczne | Jednostki | Uwagi |
Znamionowe napięcie wyjściowe bez obciążenia | 9,0±0,1 | Vdc | |
Napięcie wyjściowe przy pełnym obciążeniu | 9,0±0,2 | Vdc | |
Maksymalny prąd wyjściowy krótkotrwały | ≥680 | mama | |
Maksymalny prąd wyjściowy przez długi czas | 560 | mama | |
Regulacja napięcia | ± 0,2 | % | |
Regulacja obciążenia | ±0,5 | % | |
Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥69 | % | |
Efektywność wejścia wysokiego napięcia | 3Vin = 230Vac, pełne obciążenie wyjściowe ≥70 | % | |
Tętnienia i szumy wyjściowe (mVp-p) | ≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Więcej szczegółów prosimy o kontakt!
