Szczegóły Produktu:
|
| Wynik: | 24VDC / 5W | Wejście: | 90–264Vac |
|---|---|---|---|
| Napięcie wyjściowe: | 24 V. | Moc wyjściowa: | 1 - 50 W. |
| wymiar: | 38 * 23 * 18 mm | Rodzaj: | Moduł mocy 5W24V |
| Logo: | Można dostosować | ||
| High Light: | Zasilacz spawarki 5W,zasilacz spawarki Dc5V 2a,Hilink 5m24 |
||

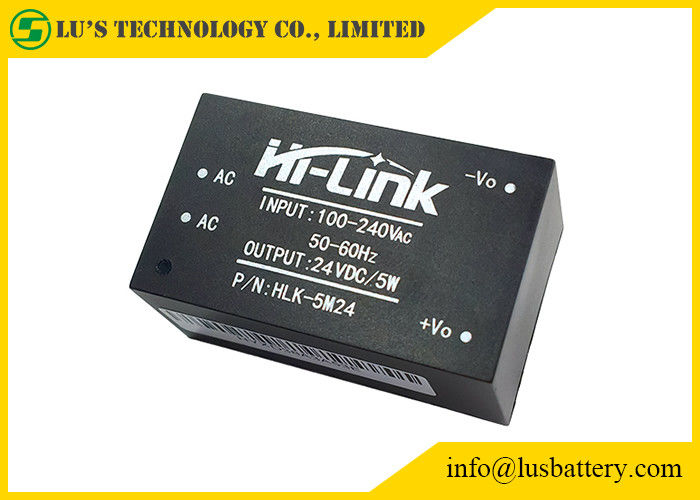

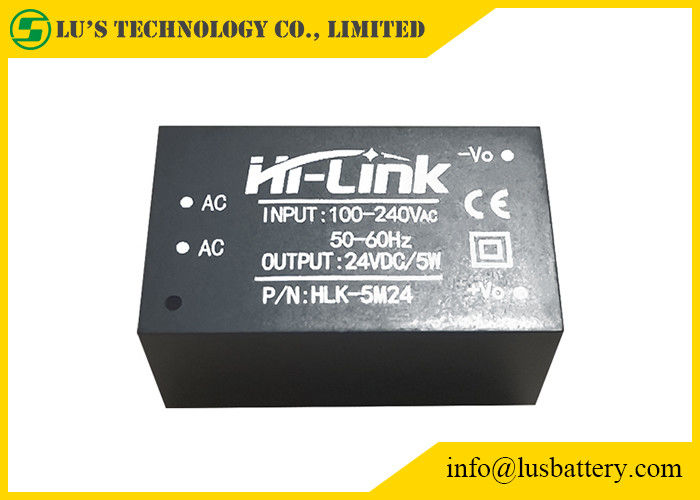

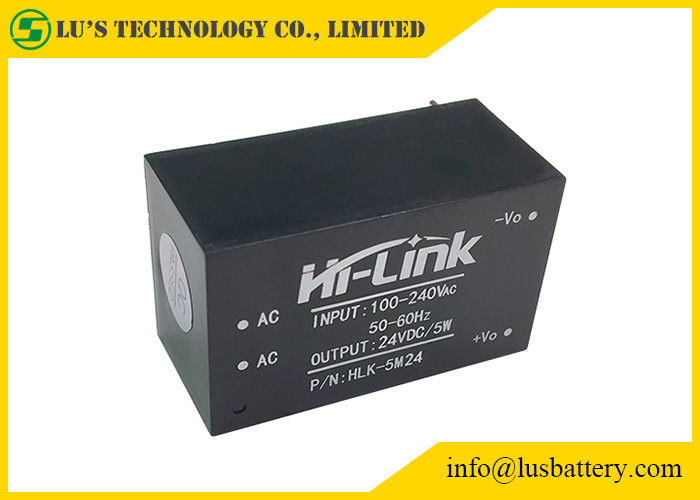

Zasilacz modułowy o mocy 5 W z serii ultrasmall to niewielkich rozmiarów, wysokowydajny zasilacz AC DC.
Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.
| Rodzaj | Opis | Napięcie wejściowe | Efektywność |
| HLK-2M03 | Moduł mocy2W3,3V | 90-245Vac | 69% |
| HLK-2M05 | Moduł zasilania2W5V | 90-245Vac | 69% |
| HLK-2M09 | Moduł zasilania2W9V | 90-245Vac | 69% |
| HLK-2M12 | Moduł zasilania2W12V | 90-245Vac | 69% |
| HLK-2M15 | Moduł zasilania2W15V | 90-245Vac | 69% |
| HLK-2M24 | Moduł zasilania2W24V | 90-245Vac | 69% |
| HLK-PM01 | Moduł zasilania3W5V | 90-265Vac | 72% |
| HLK-PM03 | Moduł zasilania3W3,3V | 90-265Vac | 72% |
| HLK-PM09 | Moduł zasilania3W9V | 90-265Vac | 75% |
| HLK-PM12 | Moduł zasilania3W12V | 90-265Vac | 75% |
| HLK-PM15 | Moduł zasilania3W15V | 90-265Vac | 75% |
| HLK-PM24 | Moduł zasilania3W24V | 90-265Vac | 75% |
| HLK-5M03 | Moduł mocy5W3,3V | 90-265Vac | 72% |
| HLK-5M05 | Moduł mocy5W5V | 90-265Vac | 72% |
| HLK5M09 | Moduł zasilania5W9V | 90-265Vac | 75% |
| HLK-5M12 | Moduł mocy5W12V | 90-265Vac | 75% |
| HLK-5M15 | Moduł zasilania5W15V | 90-265Vac | 75% |
| HLK-5M24 | Moduł zasilania5W24V | 90-265Vac | 75% |
| HLK-10M03 | Moduł zasilania10W3,3V | 90-265Vac | 72% |
| HLK-10M05 | Moduł zasilania10W5V | 90-265Vac | 72% |
| HLK-10M09 | Moduł zasilania10W9V | 90-265Vac | 78% |
| HLK-10M12 | Moduł zasilania10W12V | 90-265Vac | 78% |
| HLK-10M15 | Moduł zasilania10W15V | 90-265Vac | 78% |
| HLK-10M24 | Moduł zasilania10W24V | 90-265Vac | 78% |
| HLK-20M05 | Moduł zasilania20W5V | 90-265Vac | 80% |
| HLK-20M09 | Moduł zasilania20W9V | 90-265Vac | 80% |
| HLK-20M12 | Moduł zasilania20W12V | 90-265Vac | 80% |
| HLK-20M15 | Moduł zasilania20W15V | 90-265Vac | 80% |
| HLK-20M24 | Moduł zasilania20W24V | 90-265Vac | 84% |
| HLK-30M09 | Moduł zasilania30W9V | 90-265Vac | 90% |
| HLK-30M12 | Moduł zasilania30W12V | 90-265Vac | 90% |
| HLK-30M15 | Moduł zasilania30W15V | 90-265Vac | 90% |
| HLK-30M24 | Moduł zasilania30W24V | 90-265Vac | 90% |
| HLK-40M09 | Moduł zasilania40W9V | 90-265Vac | 90% |
| HLK-40M12 | Moduł zasilania40W12V | 90-265Vac | 90% |
| HLK-40M15 | Moduł zasilania40W15V | 90-265Vac | 90% |
| HLK-40M24 | Moduł zasilania40W24V | 90-265Vac | 90% |
| Rzeczy | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 24,0±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 24,0±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥308 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 208 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥69 | % | |
| Efektywność wejścia wysokiego napięcia | 3Vin = 230Vac, pełne obciążenie wyjściowe ≥70 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Charakterystyka bezpieczeństwa:
Produkty zaprojektowane zgodnie z wymogami certyfikacji bezpieczeństwa UL, CE.
Bezpieczeństwo i kompatybilność elektromagnetyczna
Zaprojektowany z wejściem 0,5A certyfikowanego ubezpieczenia UL;
Płytka drukowana wykorzystująca dwustronną produkcję płyt platerowanych miedzią, materiał na poziom odporności ogniowej 94-V0;
Normy bezpieczeństwa: Zgodność z UL1012, EN60950, UL60950
Napięcie izolacji: I/PO/P: 2500VAC
Rezystancja izolacji: I/PO/P> 100 M Ohm/500VDC 25 ℃ 70% RH
Przewodzenie i promieniowanie: zgodne z EN55011, EN55022 (CISPR22)
Wyładowanie elektrostatyczne: IEC/EN 61000-4-2 poziom 4 8kV/15kV
Odporność na promieniowanie RF: IEC / EN 61000-4-3 Patrz nota aplikacyjna
Projekt bezpieczeństwa temperatury
W temperaturze pokojowej kondensatory tej mocy, maksymalna temperatura wewnętrznej powierzchni głównego konwertera nie przekracza 90
℃;
Maksymalna temperatura powierzchni powłoki nie przekracza 60 ℃
