Szczegóły Produktu:
|
Model: | 9V 1200mah | Napięcie odcięcia rozładowania: | 5.4V |
---|---|---|---|
Waga komórki: | Około: 32g | Długość: | 49,0 mm |
Szerokość: | 27,5 mm | Grubość: | 17,5 mm |
High Light: | Bateria aluminiowa 3S1P LiMnO2,bateria litowo-manganowa LiMnO2,bateria litowo-manganowa CR9V 3V |
Model: Bateria litowo-manganowa CR9V 3V 9V 1200mAh
Sposób montażu:
Trzy ogniwa szeregowo w aluminiowej obudowie 3S1P
Rodzaj | Jednorazowa bateria | Bateria jednorazowa |
Nazwa | Bateria litowo-manganowa z dwutlenkiem manganu | Bateria Limno2 |
Model | CR9V | CP9V |
Pojemność | 1200 mah | Pojedyncza komórka |
Maks.Prąd rozładowania | 300mA |
Przy 23 ± 2 ℃ czas rozładowania baterii przez 3 sekund i stać 27 sekund, może rozładować co najmniej maksymalną wartość rozładowania impulsu, na którą może pozwolić pojemność znamionowa 50%; |
Odcięcie rozładowania Napięcie |
5,4 V | |
temperatura robocza | -20 ℃ ~ + 60 ℃ | Przekroczenie zakresu temperatury roboczej może prowadzić do obniżenia napięcia pracy akumulatora, a nawet do zagrożenia bezpieczeństwa. |
Temperatura przechowywania | -5 ℃ ~ + 35 ℃ | 9,15 V ~ 9,75 V |
Trwałość przechowywania | 10 lat |
Wilgotność względna Temperatura -5 ℃ ~ + 35 ℃ |
Waga komórki | Około: 32g | |
Szybkość samorozładowania | 2% | Poza zalecanym stanem wskaźnik samorozładowania może wzrosnąć o 2%. |
Wymiar zespołu | Długość: 49,0 mm Maksymalna szerokość: 27,5 mm Maksymalna grubość: 17,5 mm Maks |
Zmierzona waga 300 gf przy 25 ℃ ± 1 ℃.Nie wliczając przewodu łączącego baterię. |
Połączenie kart
1 Zgrzewanie ultradźwiękowe lub zgrzewanie punktowe jest zalecane w celu podłączenia akumulatora do PCM lub
inne części.
2 Jeśli zakładka ma być przylutowana do PCM, poniższe instrukcje są bardzo ważne, aby się upewnić
wydajność baterii.
a) Lutownica powinna być kontrolowana temperaturowo i bezpieczna przed wyładowaniami elektrostatycznymi.
b) Temperatura lutowania nie powinna przekraczać 350 ± 10 ℃.
c) Czas lutowania nie powinien być dłuższy niż 3 sekundy.
d) Czasy lutowania nie powinny być krótsze niż 5.
e) Poczekaj, aż końcówka baterii ostygnie przed ponownym lutowaniem.
f) Bezpośrednie ogrzewanie ciała komórki jest surowo zabronione.Bateria zostanie uszkodzona przez ciepło powyżej
około.60ºC.
Mocowanie komórek
1 Ogniwo powinno być przymocowane do akumulatora dużą powierzchnią.
2 W miejscu styku zespołu nie powinno być żadnych ostrych krawędzi.
3 ogniwa muszą być mocno trzymane w zestawie baterii;ruch jest niedozwolony.
4 Całkowita grubość (grubość komórki plus grubość materiałów pomocniczych, np. gąbki)
Podkładka, podkładka izolacyjna, taśma itp.) Nie może przekraczać wewnętrznego pomieszczenia plastikowej obudowy, w porządku!
aby zapobiec uszkodzeniu komórki i bezpiecznemu wydaniu.
Test bezpieczeństwa
Nie.
|
Przedmiot
|
Warunki i metoda testowania
|
Standard
|
1 |
Zwarcie
|
Bateria jest zwarta przez 1 godzinę w 0,04Ω.
|
UL1642 Bez eksplozji, bez ognia
|
2 |
Szok termiczny
|
Ogniwo umieszcza się w komorze termicznej.Temperatura wzrasta do 130 ± 2ºC w tempie (5±2ºC)/min i trzymane przez 10 minut, a następnie schładzane do temperatury pokojowej z szybkością 5±2°C/min.
|
UL1642 Bez eksplozji, bez ognia
|
3 |
Test wilgotności i ciepła |
Akumulator umieszcza się w pudełku na 48 godzin, w którym temperatura wynosi 40ºC±2ºC, a wilgotność względna wynosi 90% ~ 95%
|
UL1642 Bez eksplozji, bez ognia
|

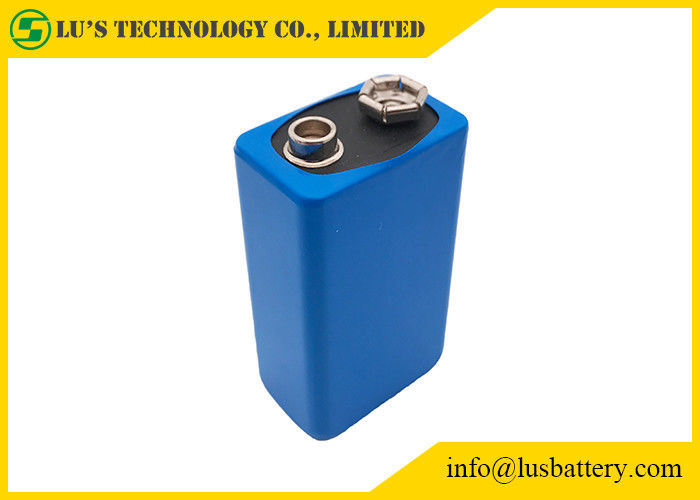

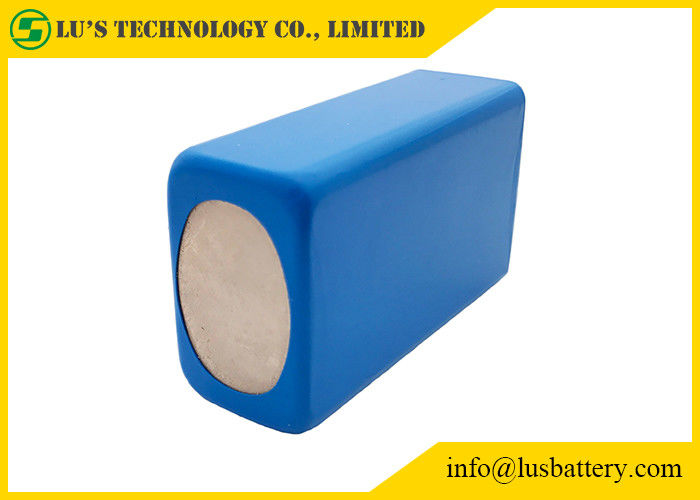

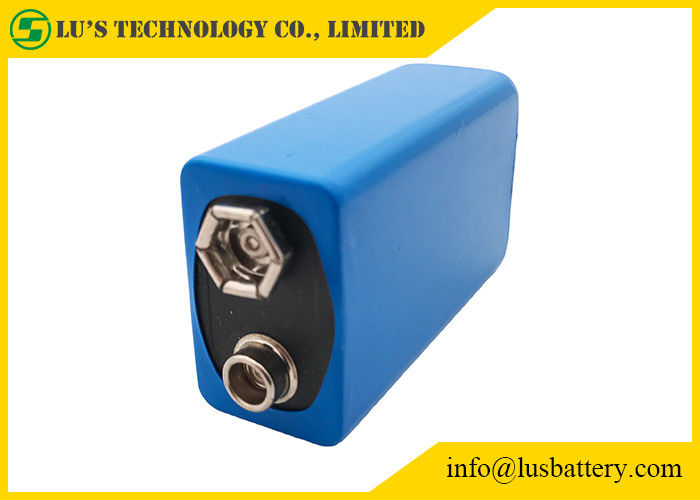

Zdjęcie produktu:
