Szczegóły Produktu:
|
Częstotliwość wyjściowa: | 50/60Hz | Prąd wyjściowy: | 1A |
---|---|---|---|
Typ wyjścia: | Pojedynczy | Waga: | 20g |
Temperatura robocza: | -25~60 | Wejście: | 90~265Vac |
High Light: | Przetwornica 3,3 V AC DC,Przetwornica AC DC o wysokości 2000 m |

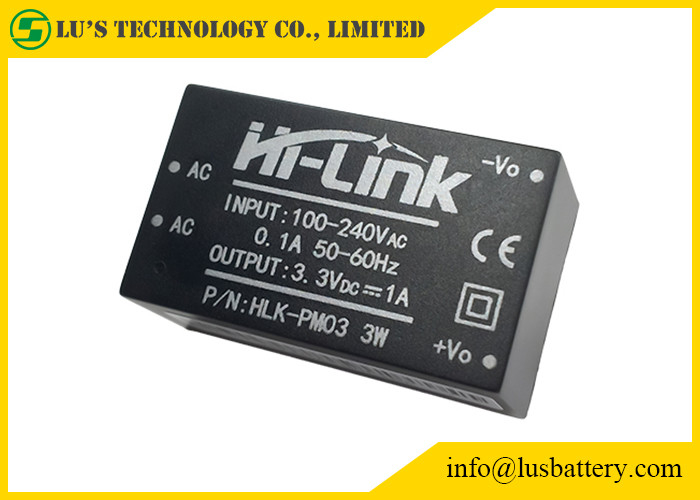

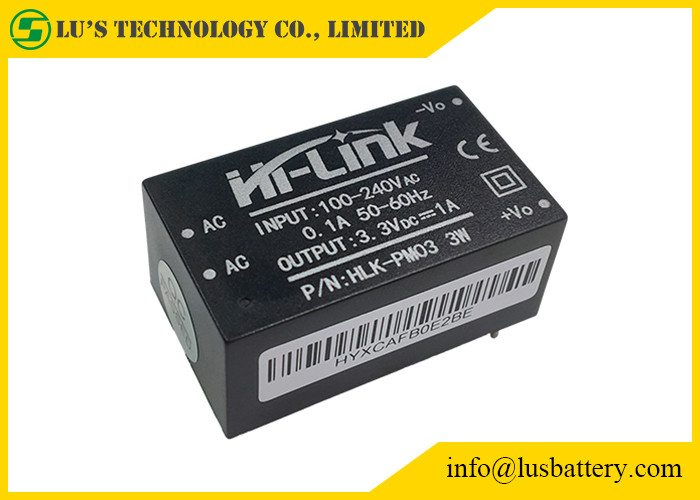

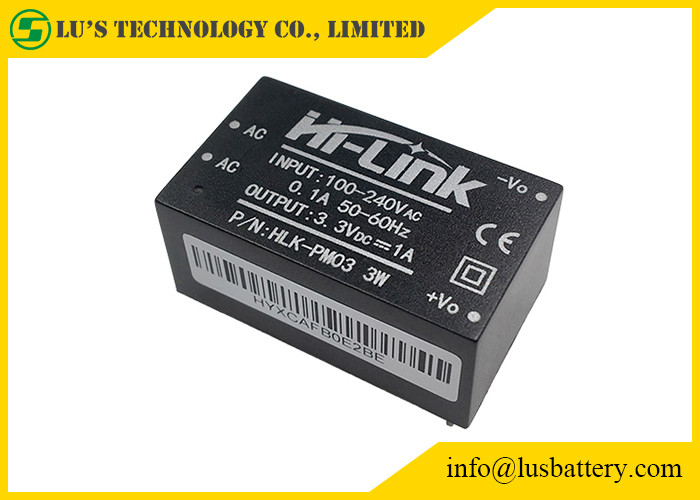

Przetwornica 3.3 V/5 V AC/DC 1a mały obwód konwertera DC/DC przełączający;
Przedmiotów
|
Parametry techniczne
|
Jednostki
|
Uwagi
|
Temperatura pracy
|
-25—+60
|
℃
|
|
Temperatura przechowywania
|
-40—+80
|
℃
|
|
Wilgotność względna
|
5-95
|
%
|
|
Metody termiczne
|
Naturalne chłodzenie
|
|
|
Ciśnienie atmosferyczne
|
80—106
|
Kpa
|
|
Wysokość
|
≤2000
|
m
|
|
Wibracja
|
Współczynnik wibracji 10~500Hz,2G10min./1 cykl, 60min.każdy wzdłuż osi X,Y,Z
|
|
Spełnia wymagania dla wtórnego transportu drogowego
|
Zasilacz modułowy o mocy 3 W z serii ultra-small to niewielkich rozmiarów, wysokowydajny zasilacz AC DC.
Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.
Jest szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, oprzyrządowaniu i innych branżach.
Nazwa przedmiotu | Kryteria techniczne | Jednostka |
Znamionowe napięcie wejściowe | 100-240 | Odkurzacz |
Zakres napięcia wejściowego | 90-264 | Odkurzacz |
Maksymalny prąd wejściowy | ≤0,2 | A |
Przepięcie prądu wejściowego | ;≤10 | A |
maksymalne napięcie wejściowe | ≤270 | Odkurzacz |
Wprowadź powolny start | ≤50 | SM |
Efektywność wejścia niskiego napięcia | Vin = 110 V AC, pełne obciążenie wyjściowe ≥ 69 | % |
Wejściowa sprawność wysokiego napięcia | Vin = 220 V AC, pełne obciążenie wyjściowe ≥ 70 | % |
Długoterminowa niezawodność | MTBF≥100 000 | h |
Znamionowe napięcie wyjściowe obciążenia | +3,3±0,1 |
VDC |
Pełne znamionowe napięcie wyjściowe | +3,3±0,2 |
VDC |
Krótkotrwały maksymalny prąd wyjściowy | ≥1200 | mama |
Maksymalny prąd wyjściowy przez długi czas | ≥1000 | mama |
Regulacja napięcia | ± 0,2 | % |
Regulacja obciążenia | ±0,5 | % |
Tętnienie wyjściowe i hałas (mVp-p) |
≤70 Znamionowe napięcie wejściowe, pełne obciążenie.Wykorzystując pasmo 20 MHz, Do przetestowania kondensator po stronie obciążenia 10 uF i 0,1 uF. |
mV |
Przełącz przeregulowanie amplitudy | (Znamionowe napięcie wejściowe i obciążenie wyjściowe plus 10%) ≤5 | %VO |
Wyjście zabezpieczenie nadprądowe | 150-200% maksymalnego obciążenia wyjściowego | A |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu, automatycznie wznawia normalną pracę po usunięciu zwarcia; |
Przedmiotów | Parametry techniczne | Jednostki | Uwagi |
Znamionowe napięcie wyjściowe bez obciążenia | 3,3±0,1 | Vdc | |
Napięcie wyjściowe przy pełnym obciążeniu | 3,3±0,2 | Vdc | |
Maksymalny prąd wyjściowy krótkotrwały | ≥1100 | mama | |
Maksymalny prąd wyjściowy przez długi czas | 1000 | mama | |
Regulacja napięcia | ± 0,2 | % | |
Regulacja obciążenia | ±0,5 | % | |
Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥72 | % | |
Efektywność wejścia wysokiego napięcia | Vin = 230Vac, pełne obciążenie wyjściowe ≥72 | % | |
Tętnienia i szumy wyjściowe (mVp-p) | ≤100 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mama) | Wydajność % (TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
