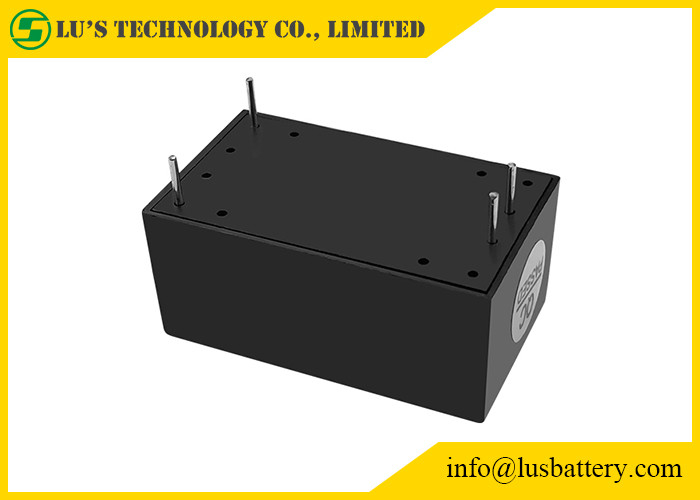

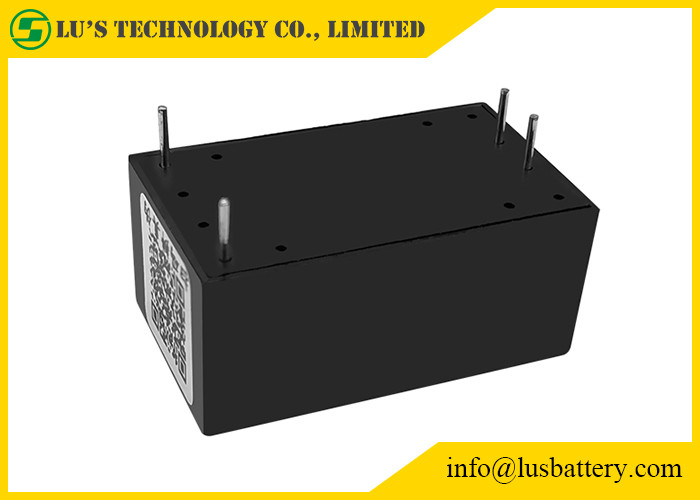

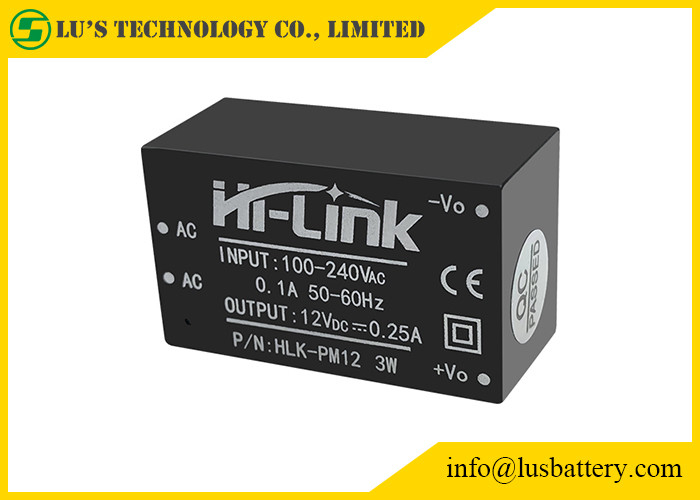

Szczegóły Produktu:
|
| Numer części: | HLK-PM12 | Konfiguracja: | odosobniony |
|---|---|---|---|
| Napięcie wyjściowe: | 12v | Prąd wyjściowy: | 250mA |
| Logo: | Można dostosować | Numer wyjścia: | Pojedynczy |
| High Light: | Konwerter z pojedynczym wyjściem 250MA,izolowany konwerter z pojedynczym wyjściem 12 V,konwertery AC DC z pojedynczym wyjściem |
||
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mama) | Wydajność % (TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
PCB
Płytka drukowana 3W Ultra small series
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Przedmiotów | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 12,0±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 12,0±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥350 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 250 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥73 | % | |
| Efektywność wejścia wysokiego napięcia | 3Vin = 230Vac, pełne obciążenie wyjściowe ≥73 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤120 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Charakterystyka bezpieczeństwa:
1 Produkty zaprojektowane zgodnie z wymogami certyfikacji bezpieczeństwa UL, CE.
2 Bezpieczeństwo i kompatybilność elektromagnetyczna
Zaprojektowany z wejściem 0,5A certyfikowanego ubezpieczenia UL;
Płytka drukowana wykorzystująca dwustronną produkcję płyt platerowanych miedzią, materiał na poziom odporności ogniowej 94-V0;
Normy bezpieczeństwa: Zgodność z UL1012, EN60950, UL60950
Napięcie izolacji: I / PO / P: 2500VAC
Rezystancja izolacji: I / PO / P> 100 M Ohm / 500VDC 25 ℃ 70% RH
Przewodzenie i promieniowanie: zgodne z EN55011, EN55022 (CISPR22)
Wyładowanie elektrostatyczne: IEC/EN 61000-4-2 poziom 4 8kV/15kV
Odporność na promieniowanie RF: IEC / EN 61000-4-3 Patrz nota aplikacyjna
3 projekt bezpieczeństwa temperatury
W temperaturze pokojowej kondensatory tej mocy, wewnętrzna powierzchnia głównego konwertera maksymalna temperatura nie przekracza 90
℃;
Maksymalna temperatura powierzchni powłoki nie przekracza 60 ℃
