Szczegóły Produktu:
|
| Bateria: | Akumulatory litowo-jonowe | Wymiar: | 56*46mm |
|---|---|---|---|
| Temperatura: | naregulowanie | Seria: | nadaje się od 4 do 7 s |
| Ogniwo baterii: | 18650 / 26650 / 32700 | Prąd roboczy: | Maks. 25A |
| High Light: | Bateria litowo-jonowa PCM,bateria 7S PCM,inteligentna bateria litowa BMS |
||
Inteligentny BMS 4S-7S Li-Ion LiFePo4 z regulacją parametrów 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S dla baterii litowej
Nazwa produktu:Moduł obwodu ochronnego
Model nr:PCM7S25A LN0725
Nadaje się do akumulatorów litowo-jonowych / litowo-polimerowych / LiFePo4 4S do 7S
Funkcja:
1. Płytka ochronna do akumulatora litowo-jonowego i litowo-polimerowego 37 V 10 S;
2.BMS dotyczy 10-ogniwowych akumulatorów litowo-jonowych / litowo-polimerowych szeregowo;
3. Aby zapobiec przeładowaniu akumulatorów, nadmiernemu rozładowaniu, nadmiernemu prądowi, nadmiernej temperaturze, zwarciu;
4. Z funkcją równowagi/równowagi komórek;
5. Kompatybilny zarówno z ogniwami litowo-jonowymi, jak i litowo-polimerowymi.
6. Jak działa funkcja równoważenia?po pełnym naładowaniu akumulatora.PCM wykryje napięcie każdego ogniwa i zmniejszy wyższe napięcie, aż inne ogniwa osiągną ten sam poziom napięcia.Dlatego pomaga komórkom mieć dłuższą żywotność.
Dowolne funkcje można wybrać w następujący sposób:
1) Wykrywanie wyłączenia (można go zablokować po wyjęciu PCM z akumulatora, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych nieautoryzowanym demontażem lub wymianą przez użytkownika)
2) Statystyki MOS czasów ochrony przed przegrzaniem (może się zablokować po N razy ochrona przed przegrzaniem, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych przeciążeniem użytkownika)
3) Czas włączania (może się zablokować po N latach działania, oznacza to, że możemy zaprojektować czas blokady zależny od żywotności baterii, wtedy użytkownik nie może samodzielnie wymienić baterii)
4) Zliczanie czasów rozładowania (może zaprojektować blokadę po N-krotnym ładowaniu i rozładowaniu, a jeśli nie może to być koniec żywotności baterii)
5) Dodaj brzęczyk (może wydać dźwięk przypominający użytkownikowi o naładowaniu, gdy bateria jest przechowywana przez długi czas, napięcie jest zbyt niskie z powodu samorozładowania w celu ochrony baterii)
6) Unikalny identyfikator (unikalny numer identyfikacyjny można dodać do każdej tablicy w celu śledzenia produktu)
7) komunikacja UART (można zrealizować komunikację z komputerem PC, do ustawienia i przeglądania danych ww. poz. 1-6 przed dostawą)
8) funkcja Bluetooth, możesz sprawdzić stan baterii przez telefon;
Specyfikacja (kryterium można dostosować do własnych potrzeb):
| Nie. | PARAMETR | Kryterium | |
| 1 | Napięcie | Napięcie ładowania | Prąd stały: 29,4 V CC/CV |
| Zrównoważone napięcie dla pojedynczej komórki | 4,125±0,025V | ||
| 2 | Aktualny | Zrównoważyć prąd dla pojedynczej komórki | 80±5mA |
| Obecne zużycie | ≤25μA | ||
| Maksymalny ciągły prąd ładowania | 12A | ||
| Maksymalny ciągły prąd rozładowania | 26A | ||
| 3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki | 4,25±0,025V |
| Ponad czas opóźnienia ładowania | 800mS~1200mS | ||
| Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki | 4,15 ± 0,05 V | ||
| 4 | Ochrona przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki | 2,80±0,03V |
| Czas opóźnienia wykrywania nadmiernego rozładowania | 800~1200mS | ||
| Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki | 3.0±0.025V | ||
| 5 | Zabezpieczenie nadprądowe | Zabezpieczenie nadprądowe ładowania | 13,33A±10% |
| Opóźnienie ładowania nadprądowego | 400~600mS | ||
| Zabezpieczenie nadprądowe rozładowania1 | 33,33A±10% | ||
| Czas opóźnienia wykrywania1 | 700~1300mS | ||
| Zabezpieczenie nadprądowe rozładowania2 | 66,66A±20% | ||
| Czas opóźnienia wykrywania2 | 70~130mS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 6 | Krótka ochrona | Warunki wykrywania | Zwarcie zewnętrzne |
| Czas opóźnienia wykrywania | 160~240uS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 7 | Opór | Obwody zabezpieczające (MOSFET) | ≤1,67mΩ |
| 8 | Temperatura | Zakres temperatury pracy | -25～+70℃ |
| Zakres temperatur przechowywania | -40～+125℃ | ||
| Naładuj ponad temperaturę | 48,5 ℃ ± 5 ℃ | ||
| Ładowanie poniżej temperatury | -5 ℃ ± 5 ℃ | ||
| Nadmierna temperatura rozładowania | 70 ℃ ± 5 ℃ | ||
| Rozładowanie poniżej temperatury | -25 ℃ ± 5 ℃ | ||
Inne zalety:
Wykryj i chroń baterię przed nadmiernym ładowaniem, nadmiernym rozładowaniem, nadmiernym zwarciem;
, Ochrona wykrywania temperatury i funkcja automatycznego równoważenia napięcia.
Zbuduj z wysokiej klasy komponentów elektronicznych (High End IC i MOSFET), prosta konstrukcja!
projekt pozwoli mu mieć bardziej stabilną jakość pracy, elastyczna aplikacja (może być używany za mniej)
bateria szeregowa, pozostawiając niektóre piny połączeniowe w stanie pustym), pełny zestaw środków ochronnych pozwala mu działać dobrze;
bez wpływu zewnętrznych nieoczekiwanych wypadków.
O swoich produktach, po prostu powiedz nam względne napięcie/ogniwa/prąd A lub sprzęt itp.
pomożemy Ci polecić najbardziej odpowiednie produkty.lub projektujemy dla Ciebie!

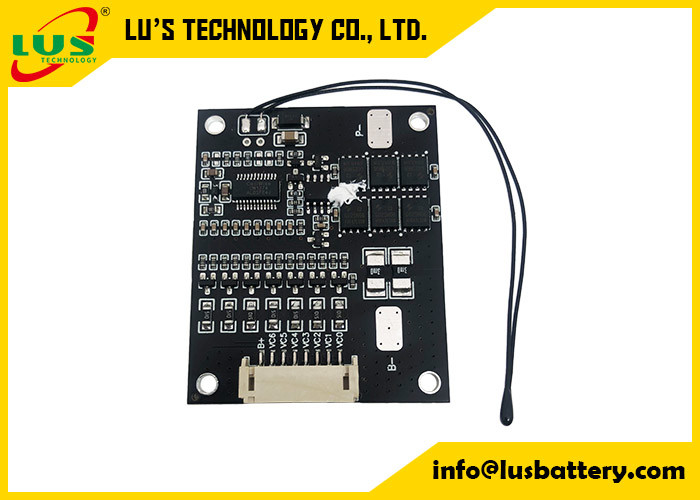

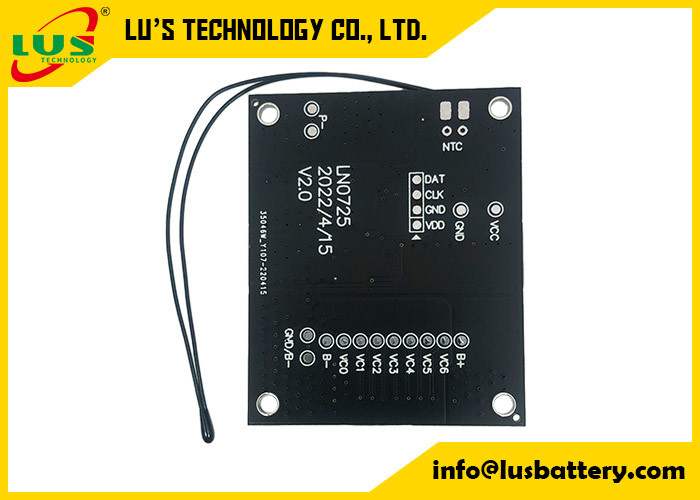

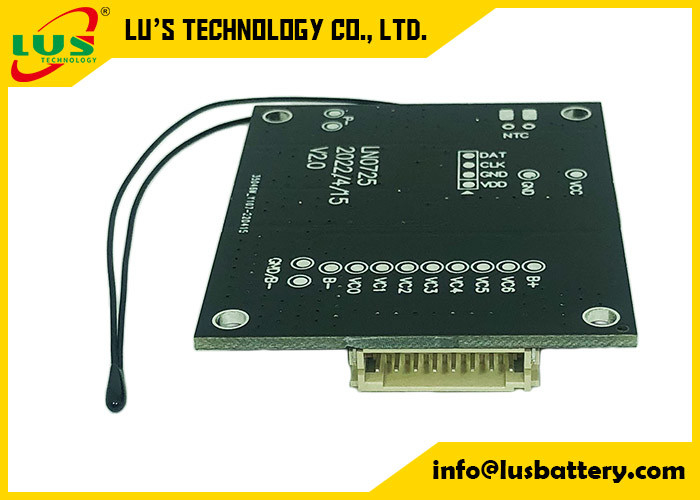

Zdjęcie:
