Szczegóły Produktu:
|
| Wymiar: | 56*46mm | Temperatura: | naregulowanie |
|---|---|---|---|
| Seria: | nadaje się od 4 do 7 s | Prąd roboczy: | Maks. 25A |
| Kolor: | Czarny, zielony, czerwony, zależy od twojej prośby | Logo: | Może być drukowany |
| Dostosowane: | Witamy | Małe zamówienie: | do przyjęcia |
| High Light: | drukowanie LOGO BMS 7s 20A,18650 Bateria BMS 7s 20A,24V system zarządzania baterią bms |
||

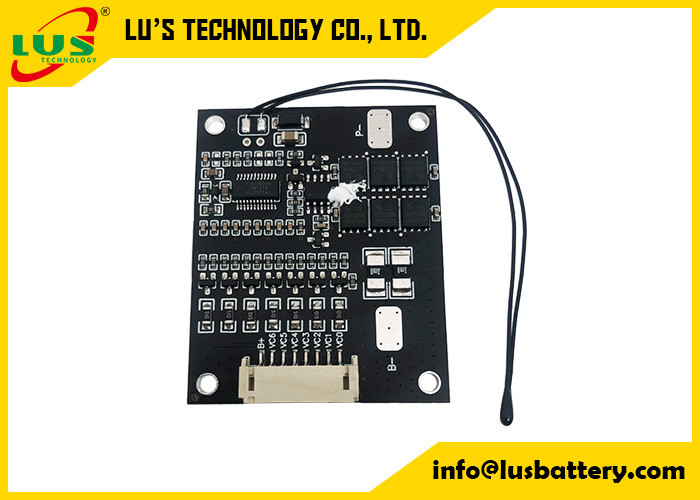

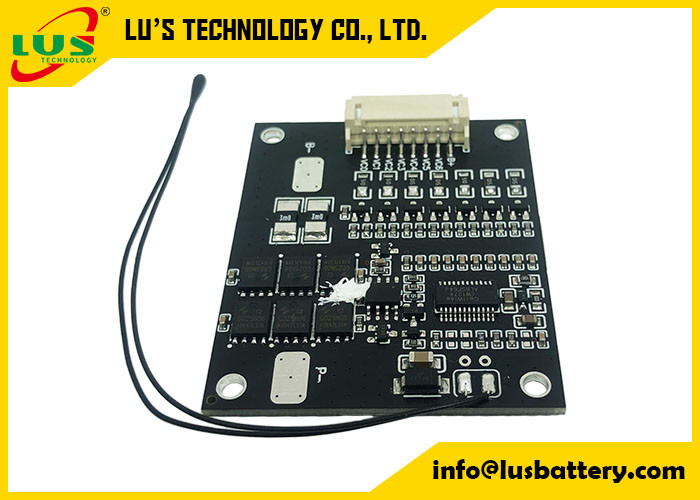

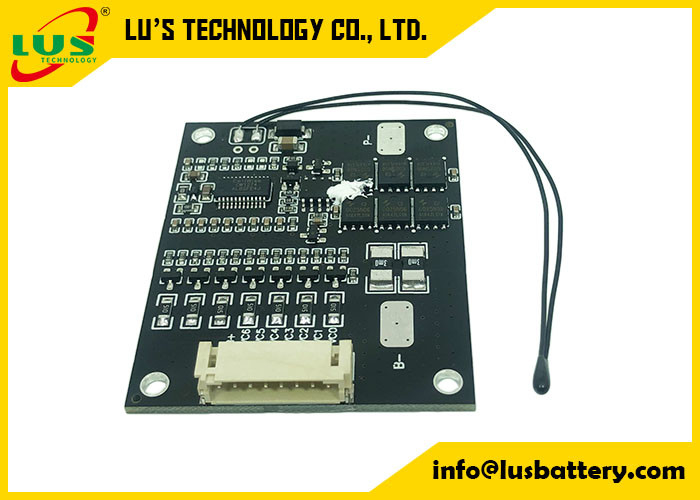

BMS 7s 20A ze złączem do akumulatora litowo-jonowego 18650 bms pcb 24v 7s system zarządzania akumulatorem bms
Płytka zabezpieczająca baterię litowo-jonową chroni pojedyncze baterie litowo-jonowe i ma ciągły prąd 20A.Nadaje się do wiertarek elektrycznych, silników lub modeli samolotów, które wymagają dużego obciążenia prądem.
7S 24V 40A litowo-jonowy BMS, z równoważeniem
System zarządzania baterią (BMS) jest niezbędny w budowie baterii litowo-jonowej.Akumulatory litowo-jonowe są znacznie bardziej wrażliwe na napięcie niż kwasowo-ołowiowe i mogą być niebezpieczne w przypadku przeładowania lub niedoładowania.Chroni przed przepięciami i podnapięciami oraz przetężeniami i zapewnia zrównoważenie ogniw.Ten BMS jest przeznaczony do akumulatora litowo-jonowego 7S (25,9 V nominalnie) i umożliwia ciągłe rozładowywanie 40 amperów i ładowanie 20 amperów.3S 4S 5S 6S 7S 15A 20A 18650 tablica zabezpieczająca baterię litową 12V 24V 29.4V pakiety litowo-jonowe BMS z balansem
Funkcjonować:
Wykryj i chroń baterię przed nadmiernym ładowaniem, nadmiernym rozładowaniem, nadmiernym zwarciem;, Ochrona wykrywania temperatury i funkcja automatycznego równoważenia napięcia.
Zbuduj z wysokiej klasy komponentów elektronicznych (High End IC i MOSFET), prosta konstrukcja pozwoli na bardziej stabilną jakość pracy, elastyczna aplikacja (może być używana do mniejszej serii baterii, pozostawiając kilka pinów połączeniowych w stanie pustym), pełny zestaw środków ochronnych pozwala mu działać dobrze bez wpływu zewnętrznych nieoczekiwanych wypadków.
O swoich produktach, po prostu powiedz nam względne napięcie/ogniwa/prąd A lub sprzęt itp.
pomożemy Ci polecić najbardziej odpowiednie produkty.lub projektujemy dla Ciebie!
Dowolne funkcje można wybrać w następujący sposób:
1) Wykrywanie wyłączenia (można go zablokować po wyjęciu PCM z akumulatora, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych nieautoryzowanym demontażem lub wymianą przez użytkownika)
2) Statystyki MOS czasów ochrony przed przegrzaniem (może się zablokować po N razy ochrona przed przegrzaniem, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych przeciążeniem użytkownika)
3) Czas włączania (może się zablokować po N latach działania, oznacza to, że możemy zaprojektować czas blokady w zależności od żywotności baterii, wtedy użytkownik nie może samodzielnie wymienić baterii)
4) Zliczanie czasów rozładowania (może zaprojektować blokadę po N-krotnym ładowaniu i rozładowaniu, a jeśli nie może to być koniec żywotności baterii)
5) Dodaj brzęczyk (może wydać dźwięk przypominający użytkownikowi o naładowaniu, gdy bateria jest przechowywana przez długi czas, napięcie jest zbyt niskie z powodu samorozładowania w celu ochrony baterii)
6) Unikalny identyfikator (unikalny numer identyfikacyjny można dodać do każdej tablicy w celu śledzenia produktu)
7) komunikacja UART (można zrealizować komunikację z PC, do ustawienia i przeglądania danych ww. poz. 1-6 przed dostawą)
8) funkcja Bluetooth, możesz sprawdzić stan baterii przez telefon;
Specyfikacja (kryterium można dostosować do własnych potrzeb):
| Nie. | PARAMETR | Kryterium | |
| 1 | Napięcie | Napięcie ładowania | Prąd stały: 29,4 V CC/CV |
| Zrównoważone napięcie dla pojedynczej komórki | 4,125±0,025V | ||
| 2 | Aktualny | Zrównoważyć prąd dla pojedynczej komórki | 80±5mA |
| Obecne zużycie | ≤25μA | ||
| Maksymalny ciągły prąd ładowania | 12A | ||
| Maksymalny ciągły prąd rozładowania | 26A | ||
| 3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki | 4.25±0.025V |
| Ponad czas opóźnienia ładowania | 800mS~1200mS | ||
| Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki | 4,15±0,05V | ||
| 4 | Ochrona przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki | 2,80±0,03V |
| Czas opóźnienia wykrywania nadmiernego rozładowania | 800 ~ 1200mS | ||
| Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki | 3.0±0.025V | ||
| 5 | Zabezpieczenie nadprądowe | Zabezpieczenie nadprądowe ładowania | 13,33A±10% |
| Opóźnienie ładowania nadprądowego | 400 ~ 600mS | ||
| Zabezpieczenie nadprądowe rozładowania1 | 33,33A±10% | ||
| Czas opóźnienia wykrywania1 | 700~1300mS | ||
| Zabezpieczenie nadprądowe rozładowania2 | 66,66A±20% | ||
| Czas opóźnienia wykrywania2 | 70~130mS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 6 | Krótka ochrona | Warunki wykrywania | Zwarcie zewnętrzne |
| Czas opóźnienia wykrywania | 160~240uS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 7 | Opór | Obwody zabezpieczające (MOSFET) | ≤1,67mΩ |
| 8 | Temperatura | Zakres temperatury pracy | -25～+70℃ |
| Zakres temperatur przechowywania | -40～+125℃ | ||
| Naładuj ponad temperaturę | 48,5 ℃ ± 5 ℃ | ||
| Ładowanie poniżej temperatury | -5 ℃ ± 5 ℃ | ||
| Nadmierna temperatura rozładowania | 70 ℃ ± 5 ℃ | ||
| Rozładowanie poniżej temperatury | -25 ℃ ± 5 ℃ | ||
| 9 | Wymiar | 56*46mm | |
Obrazek:
