Szczegóły Produktu:
|
Seria: | 5S-10S | Typ Baterii: | Bateria litowo-jonowa |
---|---|---|---|
Wymiary: | 74*54mm | Dostosowane: | Witamy |
Kontrola temperatury: | TAk | Sterowanie MOS: | Pewnie |
High Light: | 10S bateria litowo-jonowa bms,bateria litowo-jonowa NTC bms,ochrona przed wysoką temperaturą 10s bms 36v |
10s bms 36v akumulator litowo-jonowy bms z napięciem ładowania NTC 42v 25a bms ochrona przed wysoką temperaturą 20A
Ten BMS zastosował wysokiej jakości układ scalony specjalnie do ochrony baterii litowej
Precyzyjny stopień przeładowania, nadmiernego rozładowania, równoważenia napięcia i wykrywania funkcji odłączania przewodów,
, z funkcjami ochrony ładowania.

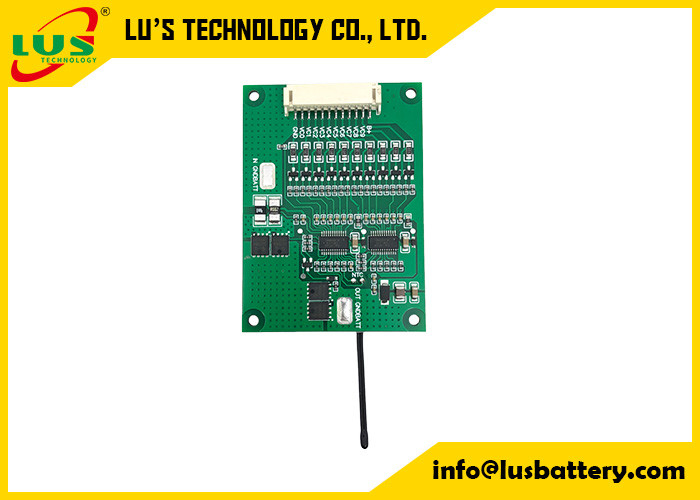

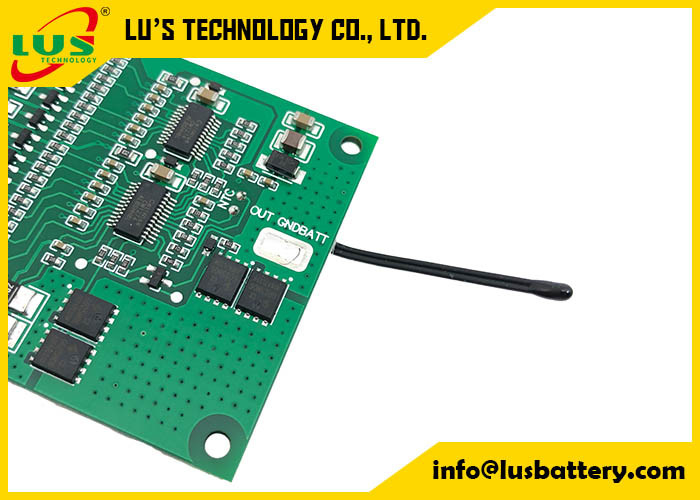

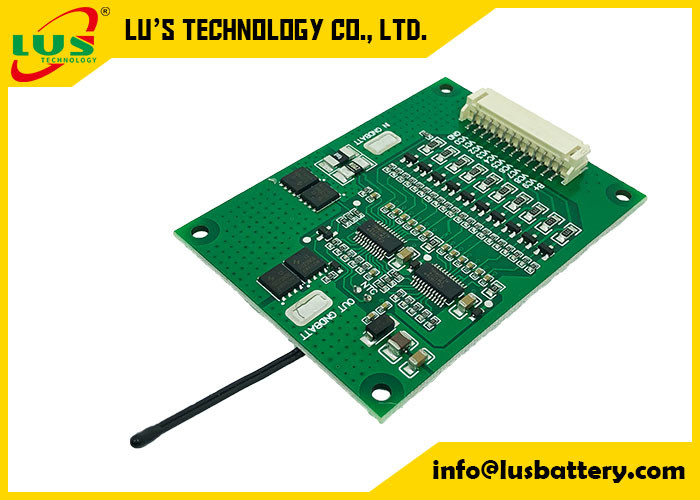

Jest to płytka drukowana dla akumulatora litowo-jonowego serii 10 36 V (42 v) lub 7 S 24 V (29,4 V) ze stałym prądem rozładowania 25A
i znamionowy prąd ładowania 5A. Port ładowania i rozładowania jest inny.Rozmiar: maks. 54*74mm
I możemy zaprojektować i wyprodukować płytkę zabezpieczającą baterię zgodnie z życzeniem klienta z pewnymi
Funkcjonować:
1) Wykrywanie wyłączenia (można go zablokować po wyjęciu PCM z akumulatora, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych nieautoryzowanym demontażem lub wymianą przez użytkownika)
2) Statystyki MOS czasów ochrony przed przegrzaniem (może się zablokować po N razy ochrona przed przegrzaniem, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych przeciążeniem użytkownika)
3) Czas włączania (może się zablokować po N latach działania, oznacza to, że możemy zaprojektować czas blokady w zależności od żywotności baterii, wtedy użytkownik nie może samodzielnie wymienić baterii)
4) Zliczanie czasów rozładowania (może zaprojektować blokadę po N-krotnym ładowaniu i rozładowaniu, a jeśli nie może to być koniec żywotności baterii)
5) Dodaj brzęczyk (może wydać dźwięk przypominający użytkownikowi o naładowaniu, gdy bateria jest przechowywana przez długi czas, napięcie jest zbyt niskie z powodu samorozładowania w celu ochrony baterii)
6) Unikalny identyfikator (unikalny numer identyfikacyjny można dodać do każdej tablicy w celu śledzenia produktu)
7) komunikacja UART (można zrealizować komunikację z PC, do ustawienia i przeglądania danych ww. poz. 1-6 przed dostawą)
8) Funkcja niebieskiego zęba, możesz sprawdzić stan baterii za pomocą telefonu;
Specyfikacje PCM dla akumulatorów litowo-jonowych 37 V (10 S)
LUS-BMS10-V1.1
Nie. | PARAMETR | Kryterium | |
1 | Napięcie | Napięcie ładowania | DC: 42 V CC/CV |
Zrównoważone napięcie dla pojedynczej komórki | 4,125±0,025V | ||
2 | Aktualny | Zrównoważyć prąd dla pojedynczej komórki | 80±5mA |
Obecne zużycie | ≤25μA | ||
Maksymalny ciągły prąd ładowania | 13.6A | ||
Maksymalny ciągły prąd rozładowania | 20A | ||
3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki | 4.25±0.025V |
Ponad czas opóźnienia ładowania | 800mS~1200mS | ||
Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki | 4,15±0,05V | ||
4 | Ochrona przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki | 2,80 ± 0,08 V |
Czas opóźnienia wykrywania nadmiernego rozładowania | 500~1500mS | ||
Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki | 3.0±0.1V | ||
5 | Zabezpieczenie nadprądowe | Zabezpieczenie nadprądowe ładowania | 24A±10% |
Opóźnienie ładowania nadprądowego | 400 ~ 600mS | ||
Zabezpieczenie nadprądowe rozładowania1 | 55A±10% | ||
Czas opóźnienia wykrywania1 | 700~1300mS | ||
Zabezpieczenie nadprądowe rozładowania2 | 40A±20% | ||
Czas opóźnienia wykrywania2 | 800 ~ 1200mS | ||
Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
6 | Krótka ochrona | Warunki wykrywania | Zwarcie zewnętrzne |
Czas opóźnienia wykrywania | 1000mS-1600mS | ||
Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
7 | Opór | Obwody zabezpieczające (MOSFET) | ≤3mΩ |
8 | Temperatura | Zakres temperatury pracy | -25~+70℃ |
Zakres temperatur przechowywania | -40~+125℃ | ||
Naładuj ponad temperaturę | 48,5 ℃ ± 5 ℃ | ||
Ładowanie poniżej temperatury | -5 ℃ ± 5 ℃ | ||
Nadmierna temperatura rozładowania | 70 ℃ ± 5 ℃ | ||
Rozładowanie poniżej temperatury | -25 ℃ ± 5 ℃ |
