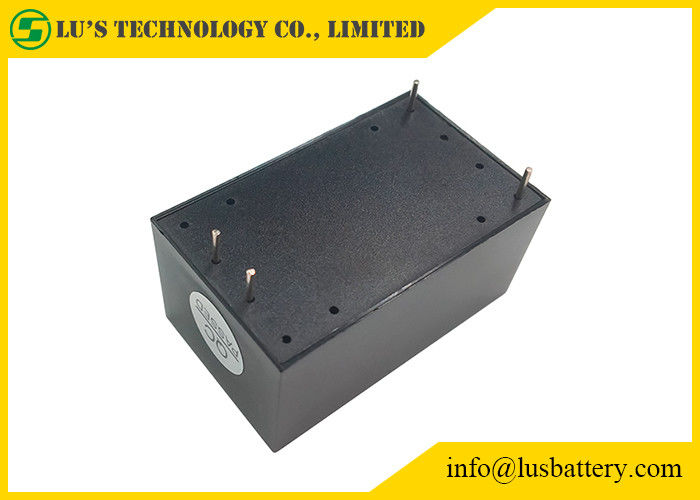

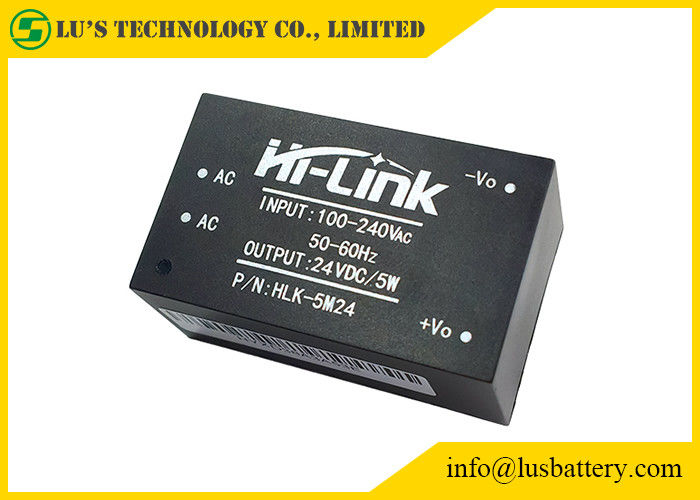

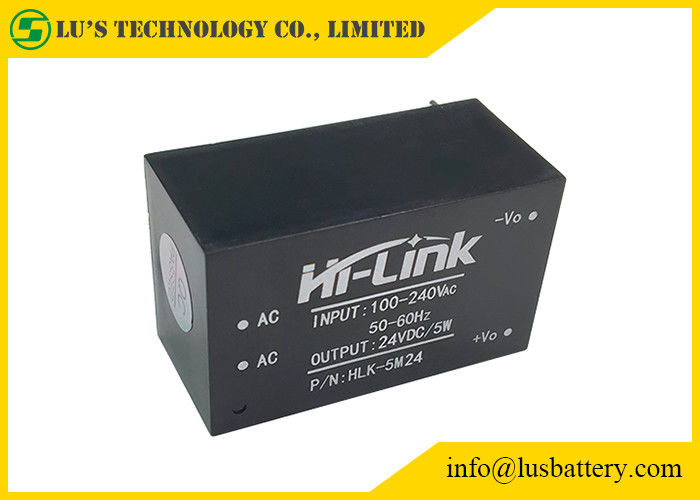

Name: 24VDC 5W AC Moduł komunikacji linii zasilania DC HLK-5M24
Brand: Lu’s Technology Co., Limited
SKU: HLK-5M24
Availability: InStock

Do domu > produkty > Zasilanie AC DC >

24VDC 5W AC Moduł komunikacji linii zasilania DC HLK-5M24

Zasilacz 24VDC AC DC

zasilacz 5W AC DC

HLK-5M24

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

HLK or OEM

Numer modelu:

HLK-5M24

Skontaktuj się z nami

Poproś o wycenę

24VDC 5W AC Moduł komunikacji linii zasilania DC HLK-5M24

Szczegóły produktu

Imię:

bardzo mały zasilacz AC / DC

Wynik:

24VDC / 5W

Wejście:

90–264Vac

Napięcie wyjściowe:

24 V.

Moc wyjściowa:

1 - 50 W.

wymiar:

38 * 23 * 18 mm

Podkreślić:

Zasilacz 24VDC AC DC

zasilacz 5W AC DC

HLK-5M24

Warunki płatności i wysyłki

Minimalne zamówienie

1 szt

Cena

Bargain

Szczegóły pakowania

Worek PP + Kartony

Czas dostawy

3-5 dni roboczych

Zasady płatności

L / C, T / T

Możliwość Supply

60000 sztuk na miesiąc

ZAŁĄCZONE PRODUKTY

9v 2200mA Konwerter prądu zmiennego na prąd stały Pcb Hlk 20m09 220av Ra 5V

Najlepszą cenę

Wideo

HLK-PM01 3.3V 5V 9V 12V 24V 600mA 3W AC DC Moduły zasilania

Najlepszą cenę

Wideo

AC DC 220 V do 9 V 0,3 A 3 W Moduł zasilania przełącznika HLK-PM09

Najlepszą cenę

Płytka PCB SCP OVP 5w 12V 450mA Konwerter AC na DC HLK-5M12

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Zasilacz modułowy o mocy 5 W z serii ultrasmall to niewielkich rozmiarów, wysokowydajny zasilacz AC DC.

Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.

Jest szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, oprzyrządowaniu i innych branżach.

Lista produktów

Model nr.	Rozmiar (mm)	Waga (g)	Moc wyjściowa (w)	Napięcie wyjściowe (v)	Prąd wyjściowy (mama)	Wydajność % (TYP)
HLK-2M03	301619	18g	2W	3,3	600	69
HLK-2M05				5	400
HLK-2M09				9	230
HLK-2M12				12	170
HLK-2M24				24	84
HLK-PM01	342015	20g	3W	5	600	72
HLK-PM03				3,3	1000
HLK-PM09				9	330
HLK-PM12				12	250
HLK-PM24				24	125
HLK-5M03	382318	32g	5W	3,3	1500	72
HLK-5M05				5	1000
HLK-5M09				9	560
HLK-5M12				12	450
HLK-5M24				24	208
HLK-10M03	472822	40g	10W	3,3	3000	72
HLK-10M05				5	2000	72
HLK-10M09				9	1100	78
HLK-10M12				12	830
HLK-10M24				24	416
HLK-12M12	50,825,415	80g	12W	12	1000	86
HLK-20M05	573322,5	80g	20W	5	4000	80
HLK-20M09				9	2200
HLK-20M12				12	1666
HLK-20M15				15	1300
HLK-20M24				24	833	84
HLK-30M05	563222,5	80g	30W	5	6000	89
HLK-30M09				9	3300	90
HLK-30M12				12	2500
HLK-30M15				15	2000
HLK-30M24				24	1250
HLK-40M05	563222,5	80g	40W	5	8000	89
HLK-40M09				9	4400	90
HLK-40M12				12	3300
HLK-40M15				15	2600
HLK-40M24				24	1600

24VDC 5W AC Moduł komunikacji linii zasilania DC HLK-5M24 0

Funkcje wyjściowe

Rzeczy	Parametry techniczne	Jednostki	Uwagi
Znamionowe napięcie wyjściowe bez obciążenia	24,0±0,1	Vdc
Napięcie wyjściowe przy pełnym obciążeniu	24,0±0,2	Vdc
Maksymalny prąd wyjściowy krótkotrwały	≥308	mama
Maksymalny prąd wyjściowy przez długi czas	208	mama
Regulacja napięcia	± 0,2	%
Regulacja obciążenia	±0,5	%
Efektywność wejścia niskiego napięcia	Vin=115Vac, pełne obciążenie wyjściowe ≥69	%
Efektywność wejścia wysokiego napięcia	3Vin = 230Vac, pełne obciążenie wyjściowe ≥70	%
Tętnienia i szumy wyjściowe (mVp-p)	≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF;	mV
Włączanie/wyłączanie przeregulowania amplitudy	(Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5	% Vo
Wyjście zabezpieczenie nadprądowe	Maksymalne obciążenie wyjściowe 110-150%	A
Wyjście zabezpieczenie przed zwarciem	Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia		Brak uszkodzeń całego urządzenia

Charakterystyka bezpieczeństwa:

Produkty zaprojektowane zgodnie z wymogami certyfikacji bezpieczeństwa UL, CE.

Bezpieczeństwo i kompatybilność elektromagnetyczna
Zaprojektowany z wejściem 0,5A certyfikowanego ubezpieczenia UL;
Płytka drukowana wykorzystująca dwustronną produkcję płyt platerowanych miedzią, materiał na poziom odporności ogniowej 94-V0;
Normy bezpieczeństwa: Zgodność z UL1012, EN60950, UL60950
Napięcie izolacji: I/PO/P: 2500VAC
Rezystancja izolacji: I/PO/P> 100 M Ohm/500VDC 25 ℃ 70% RH
Przewodzenie i promieniowanie: zgodne z EN55011, EN55022 (CISPR22)
Wyładowanie elektrostatyczne: IEC/EN 61000-4-2 poziom 4 8kV/15kV
Odporność na promieniowanie RF: IEC / EN 61000-4-3 Patrz nota aplikacyjna

Projekt bezpieczeństwa temperatury
W temperaturze pokojowej kondensatory tej mocy, maksymalna temperatura wewnętrznej powierzchni głównego konwertera nie przekracza 90
℃;
Maksymalna temperatura powierzchni powłoki nie przekracza 60 ℃
