Opis:
Zasilacz modułowy o mocy 10 W ultra-małej serii to niewielki, wysokowydajny zasilacz modułowy AC DC.Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.
Jest szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, oprzyrządowaniu i innych branżach.
|
Nazwa produktu
|
moduł zasilania ac dc
|
Styl
|
Pojedyncze wyjście
|
|
Marka
|
Hi-Link lub OEM
|
Izolacja
|
3000Vac
|
|
Materiał
|
Plastik, PCBA
|
Miejsce produktu
|
Prowincja Guangdong, Chiny
|
|
Kolor
|
Czarny
|
Sposoby pakowania
|
Pakowane w kartony z tacą
|
|
Rozmiar
|
46,9*27,8*21,8mm
|
Obsługa posprzedażna
|
Pomoc techniczna
|
Lista modeli transformatorów AC na DC:
| Model nr. |
Rozmiar (mm) |
Waga (g) |
Moc wyjściowa (w) |
Napięcie wyjściowe (v) |
Prąd wyjściowy (mA) |
Wydajność % (TYP) |
| HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
| HLK-2M05 |
5 |
400 |
| HLK-2M09 |
9 |
230 |
| HLK-2M12 |
12 |
170 |
| HLK-2M24 |
24 |
84 |
| HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
| HLK-PM03 |
3,3 |
1000 |
| HLK-PM09 |
9 |
330 |
| HLK-PM12 |
12 |
250 |
| HLK-PM24 |
24 |
125 |
| HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
| HLK-5M05 |
5 |
1000 |
| HLK-5M09 |
9 |
560 |
| HLK-5M12 |
12 |
450 |
| HLK-5M24 |
24 |
208 |
| HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
| HLK-10M05 |
5 |
2000 |
| HLK-10M09 |
9 |
1100 |
78 |
| HLK-10M12 |
12 |
830 |
| HLK-10M24 |
24 |
416 |
| HLK-12M12 |
50,8*25,4*15 |
80g |
12W |
12 |
1000 |
86 |
| HLK-20M05 |
57*33*22,5 |
80g |
20W |
5 |
4000 |
80 |
| HLK-20M09 |
9 |
2200 |
| HLK-20M12 |
12 |
1666 |
| HLK-20M15 |
15 |
1300 |
| HLK-20M24 |
24 |
833 |
84 |
| HLK-30M05 |
56*32*22,5 |
80g |
30W |
5 |
6000 |
89 |
| HLK-30M09 |
9 |
3300 |
90 |
| HLK-30M12 |
12 |
2500 |
| HLK-30M15 |
15 |
2000 |
| HLK-30M24 |
24 |
1250 |
| HLK-40M05 |
56*32*22,5 |
80g |
40W |
5 |
8000 |
89 |
| HLK-40M09 |
9 |
4400 |
90 |
| HLK-40M12 |
12 |
3300 |
| HLK-40M15 |
15 |
2600 |
| HLK-40M24 |
24 |
1600 |

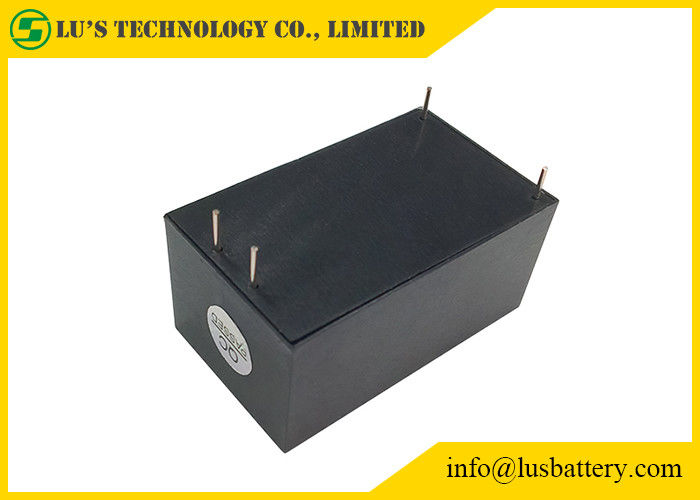

9V 1.1A ac dc płytka drukowana konwertera do montażu na pcb:

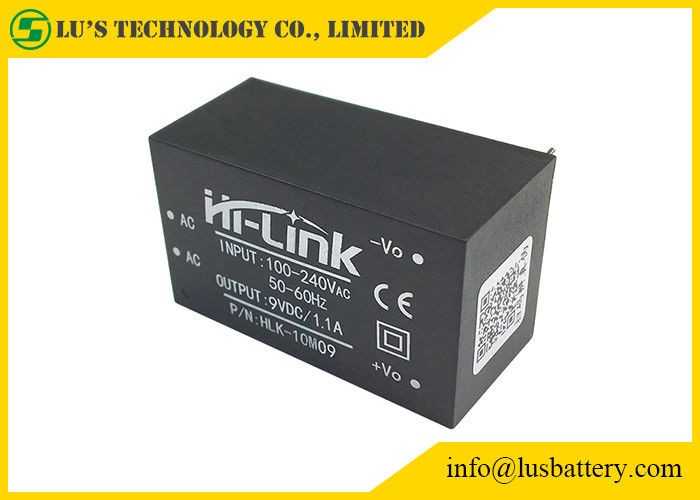

Moduł konwertera acdc 9V 10W 1.1A:
Rysunek ultrakompaktowego modułu mocy 10 W:
Moduł zasilania hlk10m09 obniżanie:
| Rzeczy |
Parametry techniczne |
Jednostki |
Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia |
9,0±0,1 |
Vdc |
|
| Napięcie wyjściowe przy pełnym obciążeniu |
5,0 ± 0,2 |
Vdc |
|
| Maksymalny prąd wyjściowy krótkotrwały |
≥1200 |
mama |
|
| Maksymalny prąd wyjściowy przez długi czas |
≥1100 |
mama |
|
| Regulacja napięcia |
±2 |
% |
|
| Regulacja obciążenia |
±0,5 |
% |
|
| Tętnienia i szumy wyjściowe (mVp-p) |
≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; |
mV |
|
| Włączanie/wyłączanie przeregulowania amplitudy |
(Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 |
% Vo |
|
| Wyjście zabezpieczenie nadprądowe |
110-150% maksymalnego obciążenia wyjściowego |
A |
|
| Wyjście zabezpieczenie przed zwarciem |
Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia |
|
Brak uszkodzeń całego urządzenia |
