Szczegóły Produktu:
|
Napięcie wyjściowe: | 24 V. | Prąd wyjściowy: | 0,42 A, 416 mA |
---|---|---|---|
Napięcie wejściowe: | 100–240 V, 70–350 V DC | Moc znamionowa: | 90-245 |
Brak utraty obciążenia: | <0,1 w | Logo: | Można dostosować |
High Light: | Zasilacz 10 W AC DC,zasilacz 416 mA AC DC,HLK-10M24 |

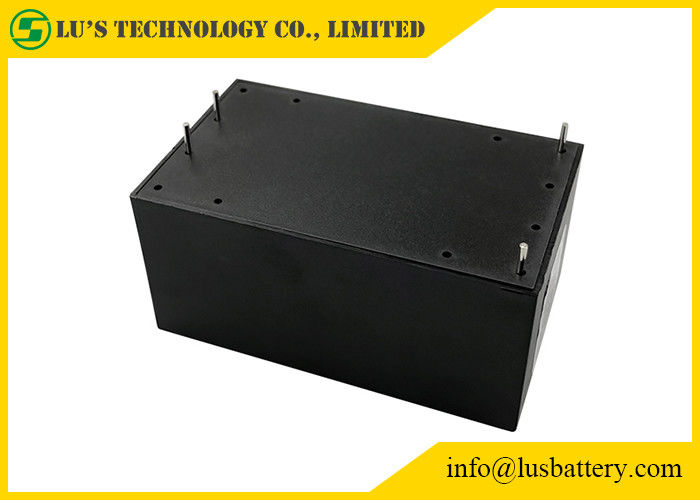

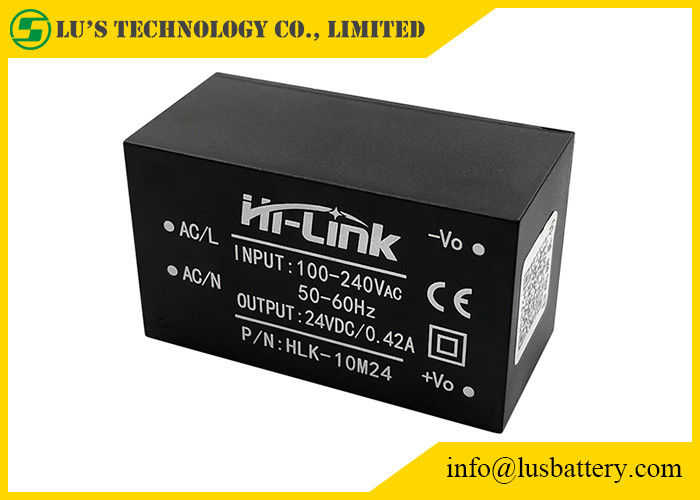

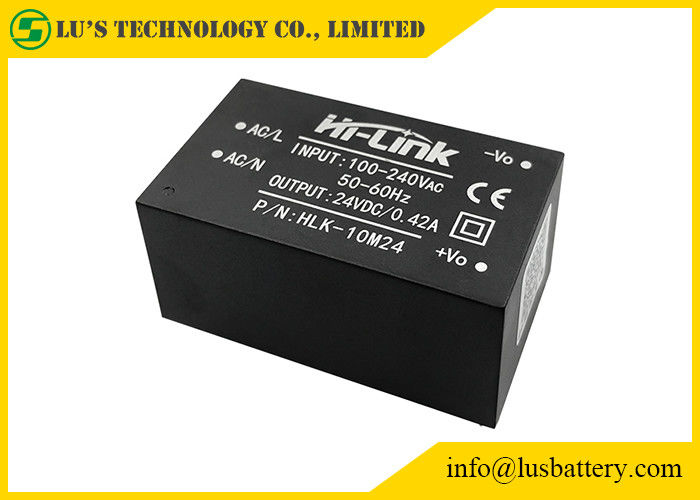

Ultrakompaktowy moduł mocy 10 W:
Moduł AC DC 24 v do obniżania mocy 10 W zasilacz impulsowy rysunek:
PRZETWORNIK AC DC:
Rzeczy | Parametry techniczne | Jednostki | Uwagi |
Znamionowe napięcie wyjściowe bez obciążenia | 24±0,1 | Vdc | |
Napięcie wyjściowe przy pełnym obciążeniu | 24±0,2 | Vdc | |
Maksymalny prąd wyjściowy krótkotrwały | ≥480 | mama | |
Maksymalny prąd wyjściowy przez długi czas | ≥420 | mama | |
Regulacja napięcia | ±2 | % | |
Regulacja obciążenia | ±0,5 | % | |
Tętnienia i szumy wyjściowe (mVp-p) | ≤70 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
Wyjście zabezpieczenie nadprądowe | 110-150% maksymalnego obciążenia wyjściowego | A | |
Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Charakterystyka wejścia
(test w temperaturze pokojowej 20 ℃).
Pozycja Nazwa Kryteria Techniczne Jednostka
Znamionowe napięcie wejściowe 100-240 VAC
Zakres napięcia wejściowego 90-264 VAC
Maksymalny prąd wejściowy ≤0,2 A
Przepięcie prądu wejściowego ;≤10 A
maksymalne napięcie wejściowe ≤270 VAC
Wprowadź powolny start ≤50 mS
Wejściowa sprawność niskiego napięcia Vin = 110 VAC, pełne obciążenie wyjściowe ≥ 69%
Wejściowa sprawność wysokiego napięcia Vin = 220 VAC, pełne obciążenie wyjściowe ≥ 70 %
Długoterminowa niezawodność MTBF≥100 000 h
Znamionowe napięcie wyjściowe obciążenia +5±0,1 V DC
Pełne znamionowe napięcie wyjściowe +5±0,2 V DC
Krótkotrwały maksymalny prąd wyjściowy ≥1000 mA
Maksymalny prąd wyjściowy przez długi czas ≥600 mA
Regulacja napięcia ±0,2%
Regulacja obciążenia ±0,5%
Tętnienia wyjściowe i hałas
(mVp-p) ≤50
Znamionowe napięcie wejściowe, pełne obciążenie.Wykorzystując pasmo 20MHz,
Testowany kondensator po stronie obciążenia 10uF i 0,1uF.mV
Amplituda przeregulowania przełącznika (znamionowe napięcie wejściowe i obciążenie wyjściowe plus 10%) ≤ 5% VO
Zabezpieczenie nadprądowe wyjścia 150-200% maksymalnego obciążenia wyjścia A
Zabezpieczenie przed zwarciem wyjścia Bezpośrednie zwarcie na normalnym wyjściu, automatycznie wznawia normalną pracę po zwarciu
usuwanie obwodu
