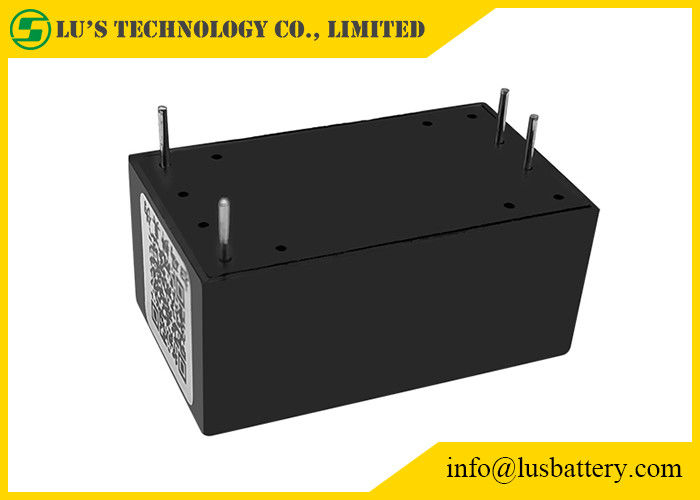

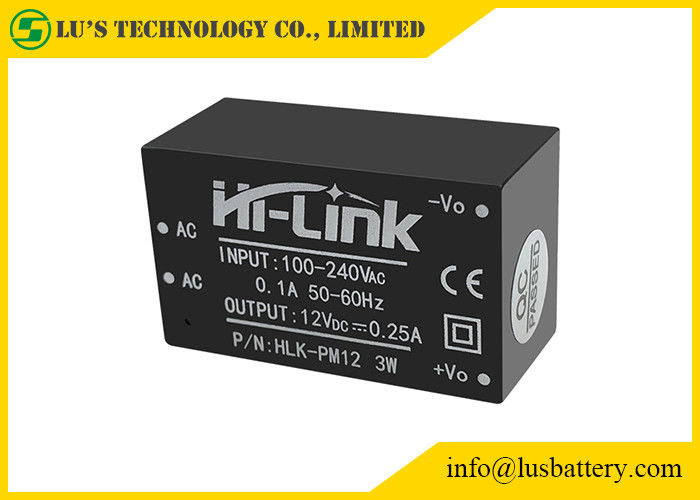

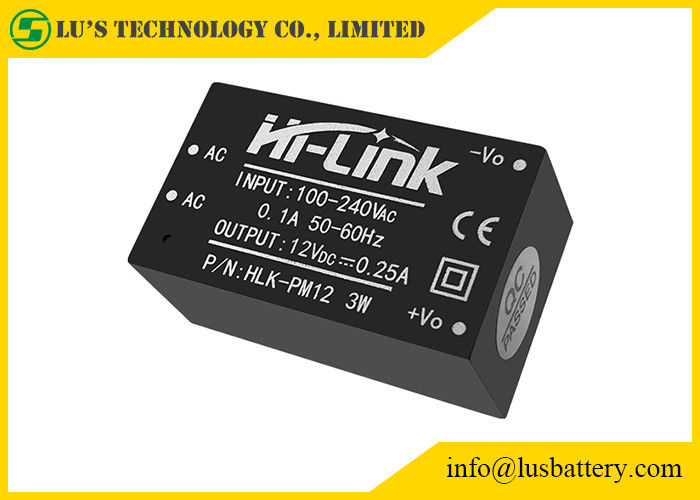

Szczegóły Produktu:
|
| Opis: | Powermodule3W12V | Numer: | HLK-PM12 |
|---|---|---|---|
| Konfiguracja: | odosobniony | Napięcie wyjściowe: | 12V |
| Prąd wyjściowy: | 250mA | Logo: | Można dostosować |
| Napięcie wejściowe: | 90–265 V AC | Wydajność: | 75% |
| High Light: | Adapter stabilizatora prądu stałego 350 mA,adapter stabilizatora prądu stałego 3 W,adapter stabilizatora Hi Link Pm12 |
||
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Wydajność % (TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
stabilizator napięcia hilink pm12:
Płytka drukowana 3 W Ultra mała seria
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Rzeczy | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 12,0±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 12,0±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥350 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 250 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥73 | % | |
| Efektywność wejścia wysokiego napięcia | 3Vin = 230Vac, pełne obciążenie wyjściowe ≥73 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤120 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
Charakterystyka bezpieczeństwa:
1 Produkty zaprojektowane zgodnie z wymogami certyfikacji bezpieczeństwa UL, CE.
2 Bezpieczeństwo i kompatybilność elektromagnetyczna
Zaprojektowany z wejściem 0,5A certyfikowanego ubezpieczenia UL;
Płytka drukowana wykorzystująca dwustronną produkcję płyt platerowanych miedzią, materiał na poziom odporności ogniowej 94-V0;
Normy bezpieczeństwa: Zgodność z UL1012, EN60950, UL60950
Napięcie izolacji: I/PO/P: 2500VAC
Rezystancja izolacji: I/PO/P> 100 M Ohm/500VDC 25 ℃ 70% RH
Przewodzenie i promieniowanie: zgodne z EN55011, EN55022 (CISPR22)
Wyładowanie elektrostatyczne: IEC/EN 61000-4-2 poziom 4 8kV/15kV
Odporność na promieniowanie RF: IEC / EN 61000-4-3 Patrz nota aplikacyjna
3 projekt bezpieczeństwa temperatury
W temperaturze pokojowej kondensatory tej mocy, maksymalna temperatura wewnętrznej powierzchni głównego konwertera nie przekracza 90
℃;
Maksymalna temperatura powierzchni powłoki nie przekracza 60 ℃
