Szczegóły Produktu:
|
| Opis: | Moduł mocy 20W 5V | Numer modelu: | 20M05 |
|---|---|---|---|
| Napięcie wyjściowe: | 5v | Prąd wyjściowy: | 4000mA |
| Częstotliwość wyjściowa: | 50–60 Hz | OEM: | mile widziana |
| Wysyłka: | Morze, powietrze, epoksyd | Próbki: | Dostępny |
| High Light: | Moduł banku mocy transformatora 265Vac,moduł banku mocy transformatora 4000mA,Hilink 20m05 |
||
Opis produktu:
Ultra-mały moduł zasilacza serii 20 W to niewielki, wysokowydajny moduł zasilający dla klientów.
Ma tę zaletę, że globalny zakres napięcia wejściowego, niski wzrost temperatury, mała moc zużycie, wysoka wydajność, wysoka niezawodność, wysoka izolacja bezpieczeństwa itp.
i był szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, instrumentach i innych gałęziach przemysłu.
Ultrakompaktowy moduł mocy:
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Sprawność% (TYP) |
| HLK-2M03 | 30 * 16 * 19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34 * 20 * 15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38 * 23 * 18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47 * 28 * 22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8 * 25,4 * 15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57 * 33 * 22,5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56 * 32 * 22,5 | 80g | 30 W. | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56 * 32 * 22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
20W rysunek konwertera ac dc:
Charakterystyka produktu:
1. Ultra cienki, bardzo mały, minimalny rozmiar w branży
2. Uniwersalne napięcie wejściowe (90 ~ 265Vac)
3. Niskie zużycie energii, ochrona środowiska, utrata obciążenia <0,1W
4. Niskie tętnienia i niski poziom hałasu
5. Dobre wyjście zwarciowe, zabezpieczenie nadprądowe i samoczynne odzyskiwanie
6. Wysoka sprawność i duża gęstość mocy
7. Izolowane wejście-wyjście odporne na napięcie 3000Vac
8. 100% starzenie się i testowanie przy pełnym obciążeniu
9. Wysoka niezawodność, długa żywotność, ciągły czas pracy ponad 100 000 godzin
10. Spełniają wymagania UL, CE;projekt produktu spełnia wymagania EMC i testów bezpieczeństwa
11. Zastosuj wysokiej jakości wodoodporny klej przewodzący ciepło, chroniący środowisko, aby wypełnić uszczelkę,
odporny na wilgoć, antywibracyjny, spełnia normę IP65 wodoodporności i pyłoszczelności
12. Rozwiązanie ekonomiczne, opłacalne
13. Praca bez obwodu zewnętrznego
14. 1 rok gwarancji

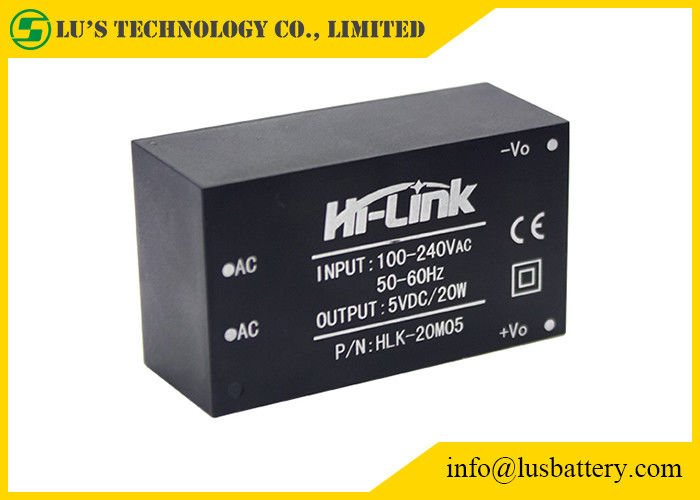

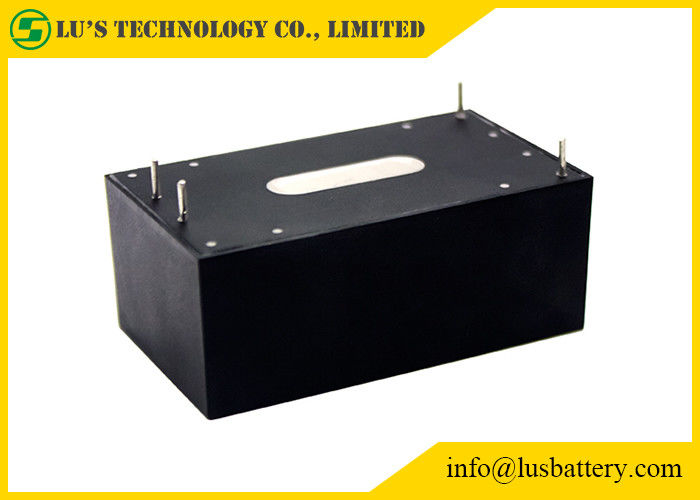

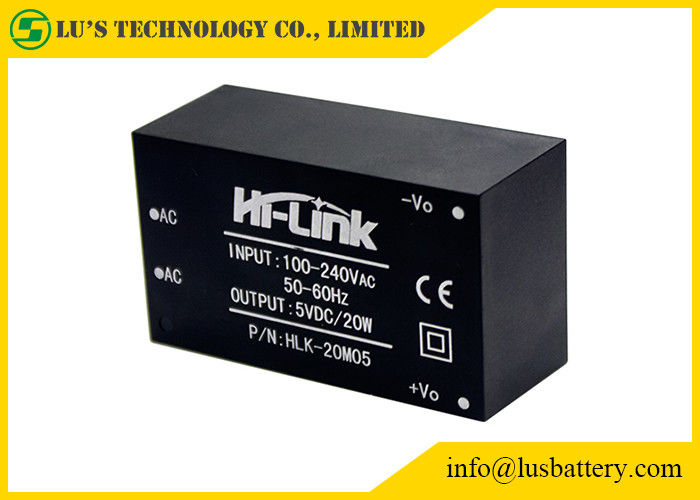

moduł zasilania dc dc HLK 20M05
Techniczny:
| Przedmiotów | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 5 ± 0,1 | Vdc | |
| Znamionowe napięcie wyjściowe przy pełnym obciążeniu | 5 ± 0,2 | Vdc | |
| Maksymalny krótkotrwały prąd wyjściowy | ≥4200 | mama | |
| Długi maksymalny prąd wyjściowy | 4000 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ± 0,5 | % | |
| Wydajność przy niskim napięciu wejściowym | Vin = 115Vac, pełne obciążenie wyjściowe ≥80 | % | |
| Wydajność przy wysokim napięciu wejściowym | Vin = 230Vac, pełne obciążenie wyjściowe ≥82 | % | |
| Tętnienia wyjściowe i szum (mVp-p) | ≤100 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF | mV | |
| Włączanie / wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Zabezpieczenie nadprądowe wyjścia | 150-200% maksymalnego obciążenia wyjściowego | ZA | |
| Zabezpieczenie przed zwarciem wyjścia | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
