Detale:

Lista:

1. Cechy produktu:

1).Spełnij wymagania UL, CE
2).Ultra cienki, bardzo mały
3).Wszystkie wejścia napięciowe (AC: 90 ~ 264 V)
4).Niskie tętnienie i niski poziom hałasu
5).Zabezpieczenie przed przeciążeniem wyjścia i zwarciem
6).Wysoka wydajność, wysoka gęstość mocy
7).Produkt został zaprojektowany tak, aby spełniał wymagania EMC i Testu Bezpieczeństwa
8).Niskie zużycie energii, ochrona środowiska, straty bez obciążenia <0,1 W
9).Starzenie i testowanie obciążenia 100%
10). Okres gwarancji 1 rok

2. Warunki środowiskowe

Pozycja Nazwa Kryteria Techniczne Jednostka
Temperatura pracy-20—+60 ℃
Temperatura przechowywania-40-+80 ℃
Wilgotność względna 5–95 %
Sposób chłodzenia Chłodzenie przez promieniowanie
Ciśnienie atmosferyczne 80-106 Kpa
Wysokość nad poziomem morza ≤2000 m
Wibracje Współczynnik wibracji 10~500Hz,2G10min./1 cykl, 60min.każdy wzdłuż osi X,Y,Z

3. Charakterystyka elektryczna

1. Charakterystyka wejściowa (test w temperaturze pokojowej 20 ℃).

4. Charakterystyka bezpieczeństwa:

4.1 Produkty zaprojektowane zgodnie z wymogami certyfikacji bezpieczeństwa UL, CE.
4.2 Bezpieczeństwo i kompatybilność elektromagnetyczna
Zaprojektowany z wejściem 0,5A certyfikowanego ubezpieczenia UL;
Płytka drukowana wykorzystująca dwustronną produkcję płyt platerowanych miedzią, materiał na poziom odporności ogniowej 94-V0;
Normy bezpieczeństwa: Zgodność z UL1012, EN60950, UL60950
Napięcie izolacji: I/PO/P: 2500VAC
Rezystancja izolacji: I/PO/P> 100 M Ohm/500VDC 25 ℃ 70% RH
Przewodzenie i promieniowanie: zgodne z EN55011, EN55022 (CISPR22)
Wyładowanie elektrostatyczne: IEC/EN 61000-4-2 poziom 4 8kV/15kV
Odporność na promieniowanie RF: IEC / EN 61000-4-3 Patrz nota aplikacyjna
4.3 Projekt bezpieczeństwa temperaturowego
W temperaturze pokojowej kondensatory tej mocy, maksymalna temperatura wewnętrznej powierzchni głównego konwertera nie przekracza 90
℃;
Maksymalna temperatura powierzchni powłoki nie przekracza 60 ℃


5. Logo, opakowanie, transport, przechowywanie

5.1 Logo
5.1.1 Logo produktu
W miejsce produktów oznakowanych znakami, jego treść jest zgodna z normami krajowymi, normami branżowymi.
5.1.2 Logo opakowania
Produkty oznaczone na opakowaniu nazwą producenta, adresem, kodem pocztowym, typem produktu, rokiem produkcji, miesiącem, dniem;
Oznaczone „góra”, „wilgoć” „Obchodź się ostrożnie” i inne znaki transportowe, wszystkie znaki są zgodne z przepisami GB 191.
5.2 Opakowania
Produkty są separowane za pomocą specjalnych plastikowych opakowań skrzynkowych, z funkcją antywibracyjną i zgodnie z przepisami
GB 3873.
5.3 Transport
pakowane produkty można wysłać dowolną firmą transportową, w transporcie powinny znajdować się markizy i brak nadmiernych wibracji,
wpływ itp.
5.4 Przechowywanie
Produkty należy przechowywać zgodnie z GB 3873.

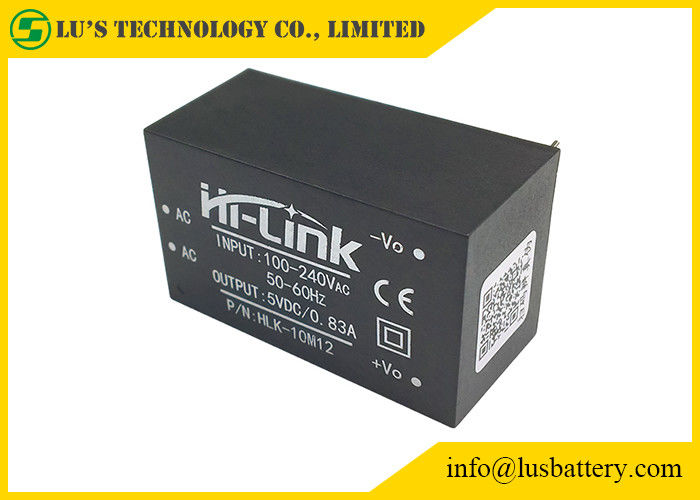

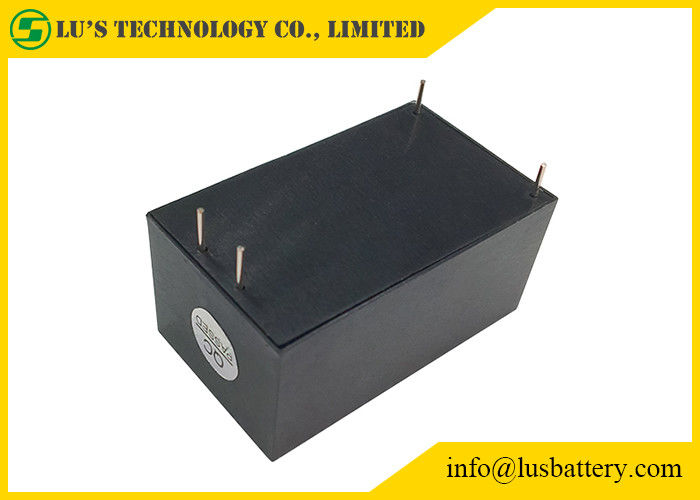

12V 10W izolowany inteligentny przełącznik domowy step down hlk10m12 mini moduł zasilania dla inteligentnego urządzenia:
