Szczegóły Produktu:
|
| Prąd wyjściowy: | 1A | Typ wyjścia: | Pojedynczy |
|---|---|---|---|
| rozmiar: | 34 * 20 * 15 mm | waga: | 20G |
| temperatura robocza: | -25 ~ 60 | Wejście: | 90 ~ 265Vac |
| Napięcie wejściowe: | 100–240 V prądu przemiennego | Częstotliwość wyjściowa: | 50 / 60Hz |
| Moc wyjściowa: | 1 - 50 W. | ||
| High Light: | Zasilacz modułu przełącznika 1A 50W,zasilacz modułu przełącznika 3,3V |
||
|
Rzeczy
|
Parametry techniczne
|
Jednostki
|
Uwagi
|
|
Temperatura pracy
|
-25—+60
|
℃
|
|
|
Temperatura przechowywania
|
-40—+80
|
℃
|
|
|
Wilgotność względna
|
5-95
|
%
|
|
|
Metody termiczne
|
Naturalne chłodzenie
|
|
|
|
Ciśnienie atmosferyczne
|
80—106
|
Kpa
|
|
|
Wysokość
|
≤2000
|
m
|
|
|
Wibracja
|
Współczynnik wibracji 10~500Hz,2G10min./1 cykl, 60min.każdy wzdłuż osi X,Y,Z
|
|
Spełnia wymagania dla wtórnego transportu drogowego
|

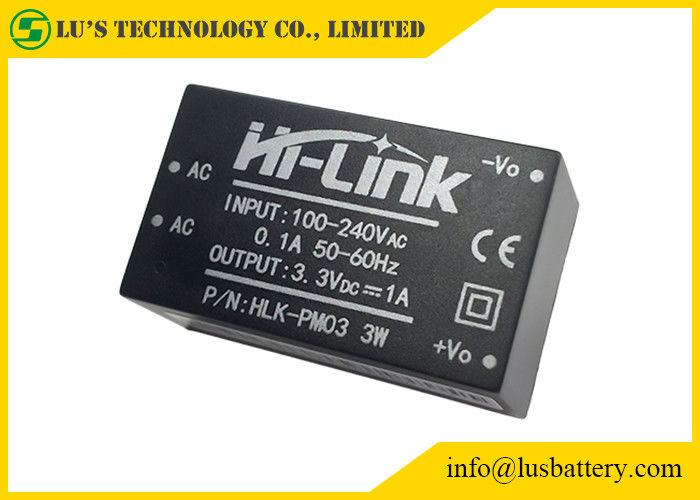

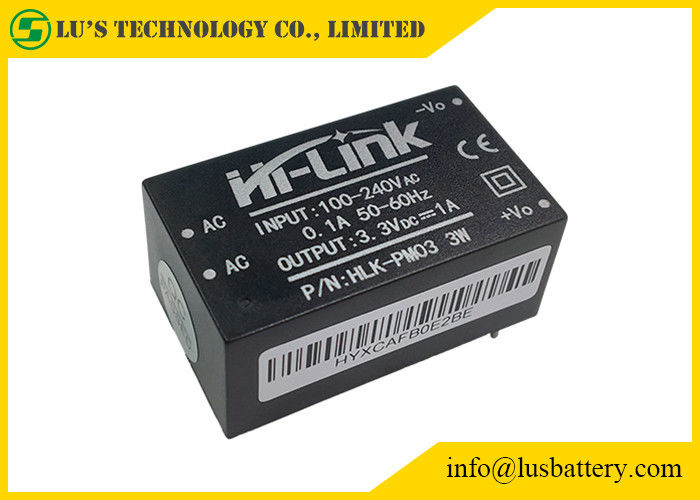

Zasilacz modułowy o mocy 3 W z serii ultrasmall to niewielkich rozmiarów, wysokowydajny zasilacz AC DC.
Ma zalety globalnego zakresu napięcia wejściowego, niskiego wzrostu temperatury, niskiego zużycia energii, wysokiej wydajności, wysokiej niezawodności i wysokiej izolacji bezpieczeństwa.
Jest szeroko stosowany w inteligentnym domu, sterowaniu automatyką, sprzęcie komunikacyjnym, oprzyrządowaniu i innych branżach.
| Nazwa przedmiotu | Kryteria techniczne | Jednostka |
| Znamionowe napięcie wejściowe | 100-240 | Odkurzacz |
| Zakres napięcia wejściowego | 90-264 | Odkurzacz |
| Maksymalny prąd wejściowy | ≤0,2 | A |
| Prąd wejściowy udarowy | ;≤10 | A |
| maksymalne napięcie wejściowe | ≤270 | Odkurzacz |
| Wprowadź powolny start | ≤50 | SM |
| Efektywność wejściowa niskiego napięcia | Vin = 110 V AC, pełne obciążenie wyjściowe ≥ 69 | % |
| Wejściowa sprawność wysokiego napięcia | Vin = 220VAC, pełne obciążenie wyjściowe ≥70 | % |
| Długoterminowa niezawodność | MTBF≥100 000 | h |
| Znamionowe napięcie wyjściowe obciążenia | +3,3±0,1 |
VDC |
| Pełne znamionowe napięcie wyjściowe | +3,3±0,2 |
VDC |
| Krótkotrwały maksymalny prąd wyjściowy | ≥1200 | mama |
| Maksymalny prąd wyjściowy przez długi czas | ≥1000 | mama |
| Regulacja napięcia | ± 0,2 | % |
| Regulacja obciążenia | ±0,5 | % |
| Tętnienia wyjściowe i hałas (mVp-p) |
≤70 Znamionowe napięcie wejściowe, pełne obciążenie.Wykorzystując pasmo 20MHz, Testowany kondensator po stronie obciążenia 10uF i 0,1uF. |
mV |
| Przełącz przeregulowanie amplitudy | (Znamionowe napięcie wejściowe i obciążenie wyjściowe plus 10%) ≤5 | %VO |
| Wyjście zabezpieczenie nadprądowe | 150-200% maksymalnego obciążenia wyjściowego | A |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu, automatycznie wznawia normalną pracę po usunięciu zwarcia; |
| Rzeczy | Parametry techniczne | Jednostki | Uwagi |
| Znamionowe napięcie wyjściowe bez obciążenia | 3,3±0,1 | Vdc | |
| Napięcie wyjściowe przy pełnym obciążeniu | 3,3±0,2 | Vdc | |
| Maksymalny prąd wyjściowy krótkotrwały | ≥1100 | mama | |
| Maksymalny prąd wyjściowy przez długi czas | 1000 | mama | |
| Regulacja napięcia | ± 0,2 | % | |
| Regulacja obciążenia | ±0,5 | % | |
| Efektywność wejścia niskiego napięcia | Vin=115Vac, pełne obciążenie wyjściowe ≥72 | % | |
| Efektywność wejścia wysokiego napięcia | Vin = 230Vac, pełne obciążenie wyjściowe ≥72 | % | |
| Tętnienia i szumy wyjściowe (mVp-p) | ≤100 Znamionowe napięcie wejściowe, pełne obciążenie wyjściowe.Z oscyloskopem o szerokości pasma 20 MHz, testem pojemności po stronie obciążenia 10 uF i 0,1 uF; | mV | |
| Włączanie/wyłączanie przeregulowania amplitudy | (Znamionowe napięcie wejściowe, wyjście plus 10% obciążenia) ≤5 | % Vo | |
| Wyjście zabezpieczenie nadprądowe | Maksymalne obciążenie wyjściowe 110-150% | A | |
| Wyjście zabezpieczenie przed zwarciem | Bezpośrednie zwarcie na normalnym wyjściu i automatyczny powrót do normalnej pracy po usunięciu zwarcia | Brak uszkodzeń całego urządzenia |
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mama) | Wydajność % (TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
konwerter hilink ac na dc:
| Model nr. | Rozmiar (mm) | Waga (g) | Moc wyjściowa (w) | Napięcie wyjściowe (v) | Prąd wyjściowy (mA) | Wydajność % (TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22,5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
