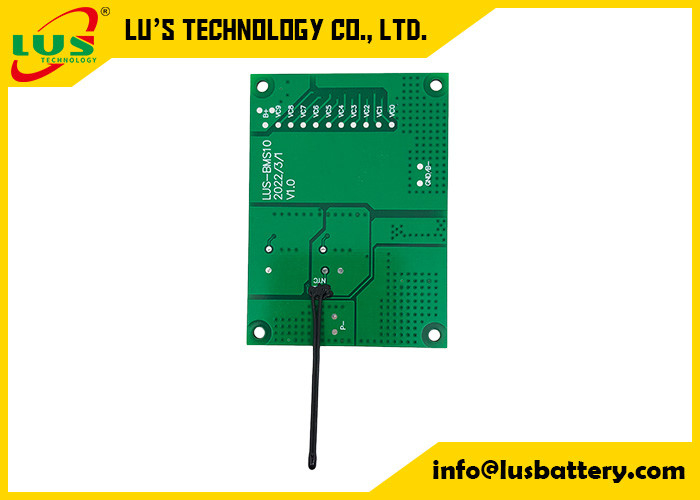

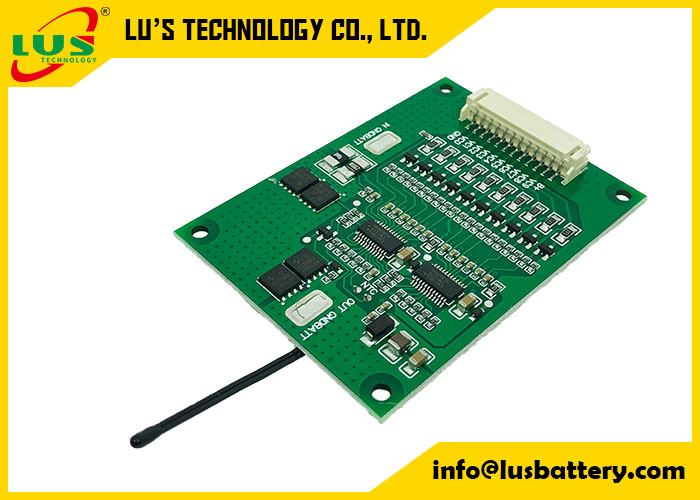

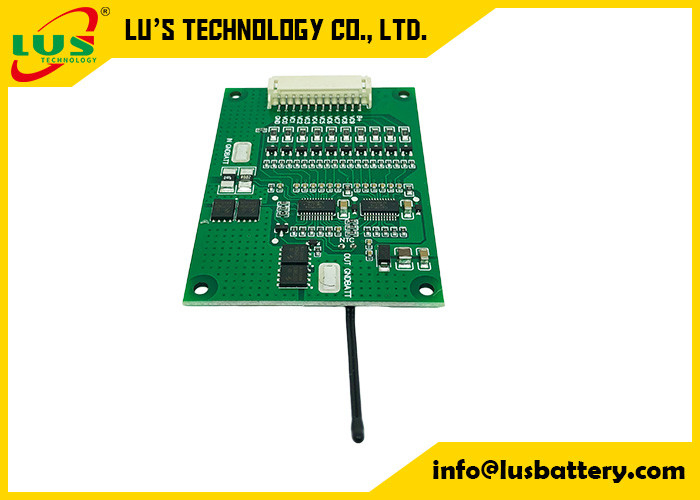

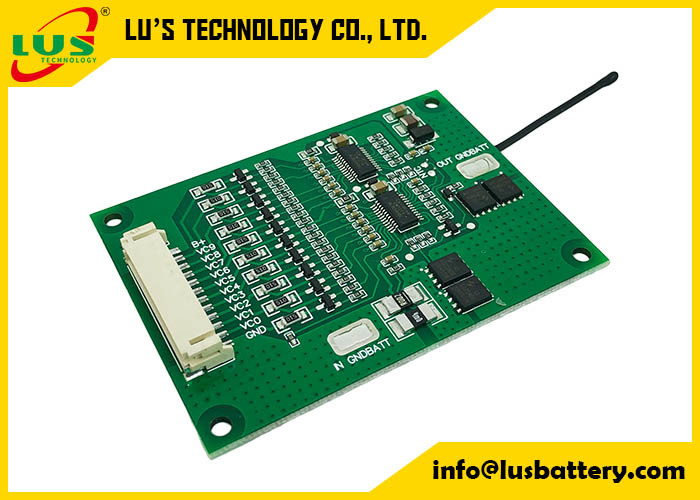

5S 18,4 V 15A Moduł PCB BMS PCM do ładowania i ochrony ogniw litowo-jonowych 18650 26650 21700
Akumulatory litowo-jonowe 18,5 V BMS-5S25A
5S - 16S 18,5V -59,2V regulowany 60A max.PCM PCB
5S– moduł obwodu zabezpieczającego 16S (PCM) to niedroga samodzielna płytka drukowana do ochrony akumulatora litowo-jonowego;
5S50A 21VPCMPłytka zabezpieczająca baterię litowo-jonową BMS 18650 płyta mikrokontrolera;
Funkcja:
1. Płytka ochronna do akumulatora litowo-jonowego i litowo-polimerowego 25.9 V 7 S;
2.BMS dotyczy szeregowo akumulatorów litowo-jonowych / litowo-polimerowych;
3. Aby zapobiec przeładowaniu akumulatorów, nadmiernemu rozładowaniu, nadmiernemu prądowi, nadmiernej temperaturze, zwarciu;
4. Z funkcją równowagi/równowagi komórek;
5. Kompatybilny zarówno z ogniwami litowo-jonowymi, jak i litowo-polimerowymi.
6. Jak działa funkcja równoważenia?po pełnym naładowaniu akumulatora.PCM wykryje napięcie każdego ogniwa i zmniejszy wyższe napięcie, aż inne ogniwa osiągną ten sam poziom napięcia.Dlatego pomaga komórkom mieć dłuższą żywotność.
Specyfikacja PCM (kryterium można dostosować do własnych potrzeb):
| Model: PCM07025-V1.0 |
| PARAMETR |
Kryterium |
| Napięcie |
Napięcie ładowania |
Prąd stały: 29,4 V CC/CV |
| Zrównoważone napięcie dla pojedynczej komórki |
4,125±0,025V |
| Aktualny |
Zrównoważyć prąd dla pojedynczej komórki |
80±5mA |
| Obecne zużycie |
≤25μA |
| Maksymalny ciągły prąd ładowania |
12A |
| Maksymalny ciągły prąd rozładowania |
26A |
| Ochrona przed nadmiernym ładowaniem |
Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki |
4,25±0,025V |
| Ponad czas opóźnienia ładowania |
800mS~1200mS |
| Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki |
4,15 ± 0,05 V |
| Ochrona przed nadmiernym rozładowaniem |
Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki |
2,80±0,03V |
| Czas opóźnienia wykrywania nadmiernego rozładowania |
800~1200mS |
| Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki |
3.0±0.025V |
| Zabezpieczenie nadprądowe |
Zabezpieczenie nadprądowe ładowania |
13,33A±10% |
| Opóźnienie ładowania nadprądowego |
400~600mS |
| Zabezpieczenie nadprądowe rozładowania1 |
33,33A±10% |
| Czas opóźnienia wykrywania1 |
700~1300mS |
| Zabezpieczenie nadprądowe rozładowania2 |
66,66A±20% |
| Czas opóźnienia wykrywania2 |
70~130mS |
| Warunek zwolnienia |
Wytnij obciążenie, automatyczne odzyskiwanie |
| Krótka ochrona |
Warunki wykrywania |
Zwarcie zewnętrzne |
| Czas opóźnienia wykrywania |
160~240uS |
| Warunek zwolnienia |
Wytnij obciążenie, automatyczne odzyskiwanie |
| Opór |
Obwody zabezpieczające (MOSFET) |
≤1,67mΩ |
| Temperatura |
Zakres temperatury pracy |
-25～+70℃ |
| Zakres temperatur przechowywania |
-40～+125℃ |
| Naładuj ponad temperaturę |
48,5 ℃ ± 5 ℃ |
| Ładowanie poniżej temperatury |
-5 ℃ ± 5 ℃ |
| Nadmierna temperatura rozładowania |
70 ℃ ± 5 ℃ |
| Rozładowanie poniżej temperatury |
-25 ℃ ± 5 ℃ |
7S12A PCM 7S26A 18650 litowo-jonowy Lipo;BateriaPłytka ochronna W Balance BMS PCBPCMPłytka drukowana wspólnego portu:
Funkcjonować:
Wykryj i chroń baterię przed nadmiernym ładowaniem, nadmiernym rozładowaniem, nadmiernym zwarciem;
, Ochrona wykrywania temperatury i funkcja automatycznego równoważenia napięcia.
Zbuduj z wysokiej klasy komponentów elektronicznych (High End IC i MOSFET), prosta konstrukcja!
projekt pozwoli mu mieć bardziej stabilną jakość pracy, elastyczna aplikacja (może być używany za mniej)
bateria szeregowa, pozostawiając niektóre piny połączeniowe w stanie pustym), pełny zestaw środków ochronnych pozwala mu działać dobrze;
bez wpływu zewnętrznych nieoczekiwanych wypadków.
O swoich produktach, po prostu powiedz nam względne napięcie/ogniwa/prąd A lub sprzęt itp.
pomożemy Ci polecić najbardziej odpowiednie produkty.lub projektujemy dla Ciebie!
