Miejsce pochodzenia:
Chiny
Nazwa handlowa:
OEM
Numer modelu:
0702FCP
7s 20A PCM BMS dla 24V 25,2V 25,9V Li-ion/Lithium/Li-Polymer 21V 22,4V LiFePO4 Akumulator do maszyny czyszczącej
Nazwa produktu:Moduł obwodu ochronnego
Model nr:PCM-0702FCP
Do akumulatorów litowo-jonowych / litowo-polimerowych / LiFePo4 7S
ProduktFunkcja:
1) Nadaje się do 7 sekcji akumulatorów litowo-jonowych / litowo-polimerowych / LiFePo4
2) Maksymalny ciągły prąd pracy 8A, ten sam interfejs do ładowania/rozładowywania:
3) Przeładowanie, nadmierne rozładowanie, zwarcie, przetężenie, ochrona przed temperaturą itp
Specyfikacja:
| Nie. | PARAMETR | Kryterium | |
| 1 | Napięcie | Napięcie ładowania | Prąd stały: 29,4 V CC/CV |
| Zrównoważone napięcie dla pojedynczej komórki | 4,125±0,025V | ||
| 2 | Aktualny | Zrównoważyć prąd dla pojedynczej komórki | 80±5mA |
| Obecne zużycie | ≤35 μA | ||
| Maksymalny ciągły prąd ładowania | 8A | ||
| Maksymalny ciągły prąd rozładowania | 20A | ||
| 3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki | 4,25±0,025V |
| Ponad czas opóźnienia ładowania | 800mS~1200mS | ||
| Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki | 4,15 ± 0,05 V | ||
| 4 | Ochrona przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki | 2,80±0,03V |
| Czas opóźnienia wykrywania nadmiernego rozładowania | 800~1200mS | ||
| Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki | 3.0±0.025V | ||
| 5 | Zabezpieczenie nadprądowe | Zabezpieczenie nadprądowe ładowania | 8A±10% |
| Opóźnienie ładowania nadprądowego | 400~600mS | ||
| Zabezpieczenie nadprądowe rozładowania1 | 20A±10% | ||
| Czas opóźnienia wykrywania1 | 700~1300mS | ||
| Zabezpieczenie nadprądowe rozładowania2 | 40A±20% | ||
| Czas opóźnienia wykrywania2 | 70~130mS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 6 | Krótka ochrona | Warunki wykrywania | Zwarcie zewnętrzne |
| Czas opóźnienia wykrywania | 160~240uS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 7 | Opór | Obwody zabezpieczające (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Zakres temperatury pracy | -25～+70℃ |
| Zakres temperatur przechowywania | -40～+125℃ | ||
| Naładuj ponad temperaturę | 48,5 ℃ ± 5 ℃ | ||
| Ładowanie poniżej temperatury | -5 ℃ ± 5 ℃ | ||
| Nadmierna temperatura rozładowania | 70 ℃ ± 5 ℃ | ||
| Rozładowanie poniżej temperatury | -25 ℃ ± 5 ℃ | ||

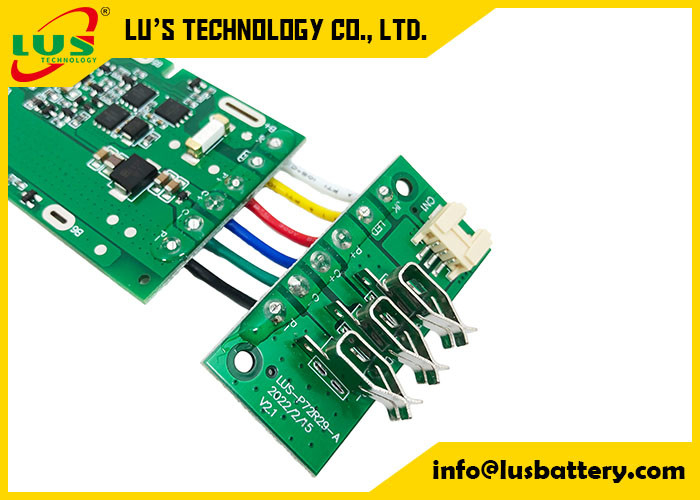

Dołącz płytkę kontaktową bardzo odpowiednią do obudowy baterii, szeroko stosowanej w dziedzinie elektronarzędzi:
Funkcja:
1. Prawdziwa fabryka akumulatorów litowych BMS
2. Dostarcz OEM/ODM i niestandardową usługę
3. Wysoka jakość z funkcją inteligentnego balansu
4. Cena hurtowa
5.Środowisko
6. Szybka dostawa!
Funkcjonować:
Wykryj i chroń baterię przed nadmiernym ładowaniem, nadmiernym rozładowaniem, nadmiernym zwarciem;
, Ochrona wykrywania temperatury i funkcja automatycznego równoważenia napięcia.
Zbuduj z wysokiej klasy komponentów elektronicznych (High End IC i MOSFET), prosta konstrukcja!
projekt pozwoli mu mieć bardziej stabilną jakość pracy, elastyczna aplikacja (może być używany za mniej)
bateria szeregowa, pozostawiając niektóre piny połączeniowe w stanie pustym), pełny zestaw środków ochronnych pozwala mu działać dobrze;
bez wpływu zewnętrznych nieoczekiwanych wypadków.
O swoich produktach, po prostu powiedz nam względne napięcie/ogniwa/prąd A lub sprzęt itp.
pomożemy Ci polecić najbardziej odpowiednie produkty.lub projektujemy dla Ciebie!
