Szczegóły Produktu:
|
| Bateria: | Akumulatory litowo-jonowe | Wymiar: | 74*54 |
|---|---|---|---|
| Ochrona temperatury IC: | TAK | Próbki: | dostępny |
| Ogniwo baterii: | 18650 / 26650 / 32700 | Numer części: | LUS-BMS10 |
| High Light: | Li polimer 10S 36V BMS,równowaga komórkowa 10S 36V BMS,36V 10s litowo-jonowe bms |
||
PCM 10S LI-ION 20A ochrona PCB 10s 10A PCM BMS dla 36V 37V Li-ion/Lit/Li-Polymer 30V 32V LiFePO4 Akumulator
Nazwa produktu:Moduł obwodu ochronnego
Model nr:PCM10S
Do akumulatorów litowo-jonowych/polimerowych 10S/LiFePo4
36V (3.6V * 10S) bateria litowa i pakiety
Bateria litowa 37 V (3,7 V * 10 S) i pakiety
42 V (4,2 V * 10 S) bateria litowa i pakiety
Cylindryczna bateria litowa (Li-ion)
Bateria litowo-polimerowa pryzmatyczna (Li-Po)
Funkcja:
1. Płytka ochronna do akumulatora litowo-jonowego i litowo-polimerowego 37 V 10 S;
2.BMS dotyczy 10-ogniwowych akumulatorów litowo-jonowych / litowo-polimerowych szeregowo;
3. Aby zapobiec przeładowaniu akumulatorów, nadmiernemu rozładowaniu, nadmiernemu prądowi, nadmiernej temperaturze, zwarciu;
4. Z funkcją równowagi/równowagi komórek;
5. Kompatybilny zarówno z ogniwami litowo-jonowymi, jak i litowo-polimerowymi.
6. Jak działa funkcja równoważenia?po pełnym naładowaniu akumulatora.PCM wykryje napięcie każdego ogniwa i zmniejszy wyższe napięcie, aż inne ogniwa osiągną ten sam poziom napięcia.Dlatego pomaga komórkom mieć dłuższą żywotność.
Specyfikacja (kryterium można dostosować do własnych potrzeb):
| Nie. | PARAMETR | Kryterium | |
| 1 | Napięcie | Napięcie ładowania | DC: 42 V CC/CV |
| Zrównoważone napięcie dla pojedynczej komórki | 4,125±0,025V | ||
| 2 | Aktualny | Zrównoważyć prąd dla pojedynczej komórki | 80±5mA |
| Obecne zużycie | ≤25μA | ||
| Maksymalny ciągły prąd ładowania | 13.6A można dostosować | ||
| Maksymalny ciągły prąd rozładowania | 20Amożna dostosować | ||
| 3 | Ochrona przed nadmiernym ładowaniem | Napięcie wykrywania nadmiernego naładowania dla pojedynczej komórki | 4,25±0,025V |
| Ponad czas opóźnienia ładowania | 800mS~1200mS | ||
| Nadmierne napięcie zwalniania ładunku dla pojedynczej komórki | 4,15 ± 0,05 V | ||
| 4 | Ochrona przed nadmiernym rozładowaniem | Napięcie wykrywania nadmiernego rozładowania dla pojedynczej komórki | 2,80±0,03V |
| Czas opóźnienia wykrywania nadmiernego rozładowania | 800~1200mS | ||
| Nadmierne napięcie wyzwalania rozładowania dla pojedynczej komórki | 3.0±0.025V | ||
| 5 | Zabezpieczenie nadprądowe | Zabezpieczenie nadprądowe ładowania | 15A±10% |
| Opóźnienie ładowania nadprądowego | 400~600mS | ||
| Zabezpieczenie nadprądowe rozładowania1 | 37,5A±10%c | ||
| Czas opóźnienia wykrywania1 | 700~1300mS | ||
| Zabezpieczenie nadprądowe rozładowania2 | 75A±20% | ||
| Czas opóźnienia wykrywania2 | 70~130mS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 6 | Krótka ochrona | Warunki wykrywania | Zwarcie zewnętrzne |
| Czas opóźnienia wykrywania | 160~240uS | ||
| Warunek zwolnienia | Wytnij obciążenie, automatyczne odzyskiwanie | ||
| 7 | Opór | Obwody zabezpieczające (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Zakres temperatury pracy | -25～+70℃ |
| Zakres temperatur przechowywania | -40～+125℃ | ||
| Naładuj ponad temperaturę | 48,5 ℃ ± 5 ℃ | ||
| Ładowanie poniżej temperatury | -5 ℃ ± 5 ℃ | ||
| Nadmierna temperatura rozładowania | 70 ℃ ± 5 ℃ | ||
| Rozładowanie poniżej temperatury | -25 ℃ ± 5 ℃ | ||

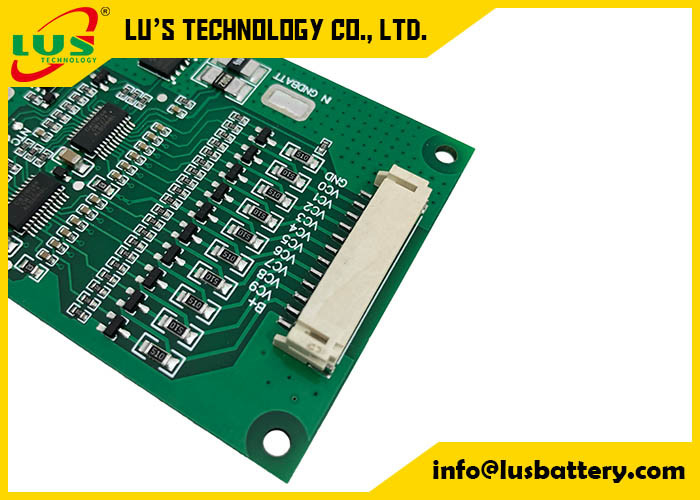

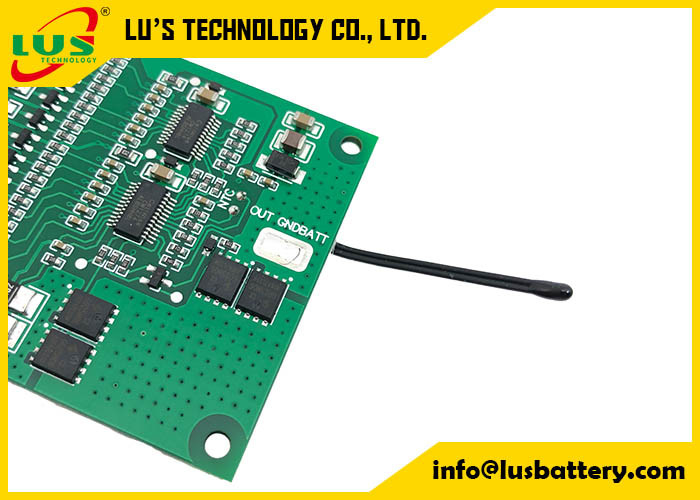

10S36 V 15A 20A 25A 30A 18650 litowo-jonowy Lipo;BateriaPłytka ochronna W Balance BMS PCBPCMPłytka drukowana wspólnego portu:
Funkcjonować:
Wykryj i chroń baterię przed nadmiernym ładowaniem, nadmiernym rozładowaniem, nadmiernym zwarciem;
, Ochrona wykrywania temperatury i funkcja automatycznego równoważenia napięcia.
Zbuduj z wysokiej klasy komponentów elektronicznych (High End IC i MOSFET), prosta konstrukcja!
projekt pozwoli mu mieć bardziej stabilną jakość pracy, elastyczna aplikacja (może być używany za mniej)
bateria szeregowa, pozostawiając niektóre piny połączeniowe w stanie pustym), pełny zestaw środków ochronnych pozwala mu działać dobrze;
bez wpływu zewnętrznych nieoczekiwanych wypadków.
O swoich produktach, po prostu powiedz nam względne napięcie/ogniwa/prąd A lub sprzęt itp.
pomożemy Ci polecić najbardziej odpowiednie produkty.lub projektujemy dla Ciebie!
